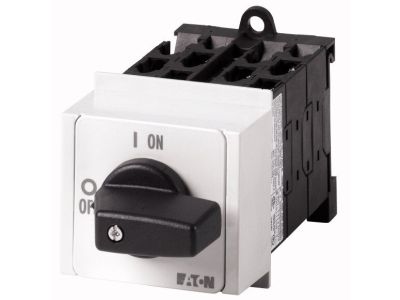

Łącznik krzywkowy 5P, 20A, 6.5 kW, 1-2, bez samopowrotu, pokrętło czarne, do zabudowy modułowej, T0-5-8369/IVS P/T | 064951 Eaton

Alternatywny kod produktu: T0-5-8369/IVS

Opis i Kluczowe Cechy

Łącznik krzywkowy T0-5-8369/IVS P/T (symbol 064951) to 5-biegunowy przełącznik sterowniczy o znamionowym prądzie ciągłym Iu = 20 A, przeznaczony do montażu w rozdzielnicach serwisowych. Dzięki 10 stykom w konfiguracji 5P oraz kątowi przełączania 90° bez samopowrotu zapewnia niezawodne przełączanie obwodów o znacznych obciążeniach. Moc znamionowa AC-23A przy 400 V wynosi 5,5 kW, co czyni go odpowiednim do sterowania silnikami i innymi odbiornikami indukcyjnymi. Wyposażony w czarne pokrętło z tabliczką czołową oznaczoną 1-2 oraz zaciski śrubowe ułatwiające instalację.

• Prąd ciągły Iu = 20 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc AC-23A 5,5 kW (400 V): Wysoka zdolność łączeniowa do sterowania silnikami i obciążeniami indukcyjnymi.
• 5 biegunów (10 styków): Wielotorowe przełączanie sygnałów i zasilania w jednej obudowie modułowej.
• Kąt przełączania 90° bez samopowrotu: Stabilna pozycja załączona/wyłączona bez ryzyka przypadkowej zmiany stanu.
• Stopień ochrony przodu IP30: Odporność na wniknięcie ciał stałych o średnicy powyżej 2,5 mm w strefie obsługi, zgodnie z wymogami dla aparatury w rozdzielnicach.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Posiada certyfikat CE. Ponadto urządzenie jest zgodne z normą IEC/EN 60947-3 jako rozłącznik izolacyjny, co gwarantuje bezpieczne odłączanie obwodów w celach serwisowych.

Zastosowanie

Łącznik krzywkowy T0-5-8369/IVS P/T znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest ręczne przełączanie torów zasilania lub sterowanie odbiornikami. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami elektrycznymi o mocy do 5,5 kW (AC-23A) – rozruch, zatrzymanie, zmiana kierunku obrotów.
• Przełączanie obwodów zasilania w rozdzielnicach serwisowych – wybór źródła zasilania lub konfiguracja sekcji.
• Praca jako rozłącznik izolacyjny – bezpieczne odłączenie napięcia podczas konserwacji maszyn i urządzeń.
• Impulsowanie styczników, przekaźników lub wejść PLC w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Zaciski śrubowe należy dokręcić momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do znamionowego prądu ciągłego 20 A (zalecany min. 2,5 mm² Cu). Po instalacji sprawdzić poprawność działania oraz ciągłość połączeń ochronnych.

FAQ

• Czy łącznik ma podświetlenie LED? Nie, łącznik krzywkowy T0-5-8369/IVS P/T nie jest wyposażony w podświetlenie. Sterowanie odbywa się za pomocą czarnego pokrętła z tabliczką czołową.
• Jaki jest stopień ochrony całego urządzenia? Producent podaje stopień ochrony przodu IP30. Oznacza to ochronę przed wniknięciem ciał stałych o średnicy powyżej 2,5 mm, co jest typowe dla aparatury montowanej w rozdzielnicach.
• Czy łącznik działa w trybie samopowrotnym? Nie, przełącznik pracuje bez samopowrotu. Oznacza to, że po przekręceniu pokrętła do wybranej pozycji (1 lub 2) pozostaje w niej do momentu ręcznej zmiany. Nie ma pozycji wyłączenia (brak pozycji 0).
