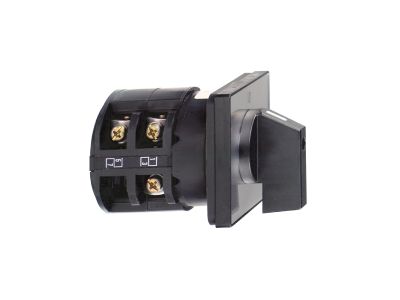

Łącznik krzywkowy 50 AMP | K50F013UP Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzywkowy K50F013UP o prądzie znamionowym 50 A przeznaczony jest do ręcznego przełączania obwodów elektrycznych. Dzięki mechanizmowi krzywkowemu zapewnia wyraźną zmianę położenia styków, co umożliwia bezpieczne rozłączanie i przełączanie obciążeń o natężeniu do 50 A.

• Prąd znamionowy 50 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Mechanizm krzywkowy: gwarantuje szybkie i pewne przełączanie styków, eliminując niekontrolowany łuk elektryczny oraz zapewniając jednoznaczną pozycję załączenia/wyłączenia.
• Wyraźna sygnalizacja położenia rękojeści: operator widzi aktualny stan łącznika, co zwiększa bezpieczeństwo obsługi i redukuje ryzyko pomyłki.
• Izolacja galwaniczna w stanie wyłączenia: po rozłączeniu styków obwód jest fizycznie odizolowany, co spełnia wymagania dla odłączników.

Zgodność z Normami

Łącznik krzywkowy K50F013UP spełnia wymagania europejskich norm bezpieczeństwa dla łączników odłącznikowych i posiada oznaczenie CE. Jako produkt renomowanego producenta gwarantuje niezawodność i zgodność z obowiązującymi przepisami w zakresie instalacji elektrycznych.

Zastosowanie

Łącznik krzywkowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne przełączanie lub rozłączanie obwodów elektrycznych o prądzie do 50 A.

• Ręczne przełączanie obwodów głównych w rozdzielnicach i szafach sterowniczych.
• Rozłączanie obwodów silnikowych (np. w celach konserwacyjnych) przy prądzie nieprzekraczającym 50 A.
• Przełączanie źródeł zasilania (np. sieć – agregat prądotwórczy) w układach awaryjnych.
• Sterowanie pracą urządzeń przemysłowych wymagających zmiany konfiguracji połączeń (np. gwiazda-trójkąt).

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową dla prądu 50 A. Moment dokręcania śrub zacisków stosować według zaleceń zawartych w dokumentacji technicznej producenta. Łącznik montować na płycie montażowej lub szynie TH35 (z zastosowaniem odpowiedniego adaptera, jeśli przewidziano w instrukcji).

FAQ

• Czy łącznik krzywkowy K50F013UP nadaje się do rozłączania obciążeń silnikowych? Tak, pod warunkiem że prąd roboczy silnika nie przekracza wartości 50 A, a obwód jest zabezpieczony zgodnie z projektem. Ze względu na brak danych o kategorii użytkowej zalecamy weryfikację w dokumentacji technicznej urządzenia.
• Jaka jest trwałość mechaniczna i łączeniowa tego modelu? Producent nie podaje w udostępnionych danych konkretnej liczby cykli – w celu uzyskania szczegółowych informacji należy zapoznać się z kartą katalogową lub skontaktować z dostawcą.
• Czy łącznik można zamontować na szynie DIN? Standardowo łączniki krzywkowe montuje się na płycie montażowej lub – po zastosowaniu adaptera – na szynie TH35. Dla modelu K50F013UP zalecamy sprawdzenie instrukcji montażu dołączonej do produktu.
