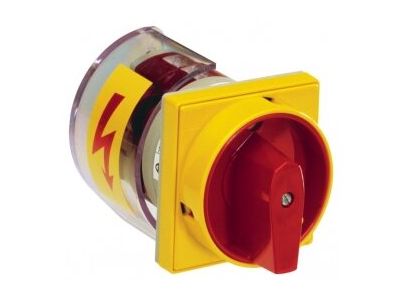

Łącznik krzywkowy* 4G63-10-U S25-R212, 63A,bez obudowy, pokrętło czerwone 3-biegunowy rozł.gł.(awar) | 63-241678-051 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G63-10-U S25-R212 marki Apator to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do pracy w wymagających warunkach przemysłowych. Jako 3-biegunowy rozłącznik główny pełni funkcję wyłącznika awaryjnego, co jest kluczowe dla zapewnienia bezpieczeństwa personelu i ochrony mienia. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 63A, co pozwala na bezpieczne operowanie w obwodach o znacznym obciążeniu prądowym.

• Funkcja rozłącznika awaryjnego: Wyposażony w jaskrawoczerwone pokrętło na żółtym tle tabliczki, co gwarantuje natychmiastową identyfikowalność urządzenia w sytuacjach krytycznych.
• Bezpieczeństwo eksploatacji: Specjalna osłona zabezpieczająca przed dotykiem chroni użytkownika przed przypadkowym kontaktem z częściami pod napięciem, podnosząc standard BHP w zakładzie.
• Blokada kłódkowa: Mechanizm S25 umożliwia zablokowanie łącznika w pozycji wyłączonej za pomocą kłódki, co jest niezbędne podczas prac serwisowych i konserwacyjnych (procedury LOTO).
• Wysoka trwałość: Konstrukcja oparta na sprawdzonym systemie krzywkowym serii 4G zapewnia długą żywotność mechaniczną i elektryczną nawet przy częstym przełączaniu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy PN-EN 60947, co potwierdza jego zdolność do bezpiecznego rozłączania prądów roboczych oraz przeciążeniowych. Zastosowane materiały izolacyjne są odporne na prądy pełzające, a stopień ochrony części czołowej pozwala na montaż w pulpitach sterowniczych narażonych na standardowe zanieczyszczenia przemysłowe.

Zastosowanie

Łącznik 4G63-10-U znajduje szerokie zastosowanie w nowoczesnej automatyce i elektroenergetyce. Jest idealnym rozwiązaniem jako:

• Łącznik silnikowy: Do bezpośredniego sterowania pracą silników trójfazowych, zapewniając ich skuteczne załączanie i odłączanie od źródła zasilania.
• Rozłącznik główny: W szafach sterowniczych i rozdzielnicach niskiego napięcia, gdzie wymagane jest pewne odcięcie zasilania od całej sekcji maszynowej.
• Wyłącznik bezpieczeństwa: Montowany w zasięgu ręki operatora, umożliwiający szybkie przerwanie obwodu w razie awarii.
• Element sterowniczy: W obwodach pomocniczych i sygnalizacyjnych wymagających wysokiej niezawodności styków.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie w wersji bez obudowy przeznaczone jest do zabudowy w tablicach lub pulpitach. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 63A. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Przed uruchomieniem należy sprawdzić poprawność działania mechanizmu blokady kłódkowej oraz upewnić się, że osłona zacisków jest prawidłowo zamontowana.

FAQ

• Czy łącznik posiada własną obudowę? Nie, model 4G63-10-U S25-R212 jest dostarczany bez obudowy, co czyni go idealnym do bezpośredniego montażu wewnątrz szaf sterowniczych lub na panelach maszyn.
• Jakie jest przeznaczenie czerwonego pokrętła na żółtym tle? Taka kolorystyka jest zarezerwowana dla funkcji zatrzymania awaryjnego (Emergency Stop), ułatwiając szybką lokalizację wyłącznika w sytuacjach zagrożenia.
• Czy można zablokować łącznik w pozycji ON? Ze względów bezpieczeństwa, mechanizm blokady kłódkowej S25 zazwyczaj służy do zabezpieczenia urządzenia w pozycji OFF (wyłączonej), aby uniemożliwić przypadkowe załączenie napięcia podczas prac serwisowych.
