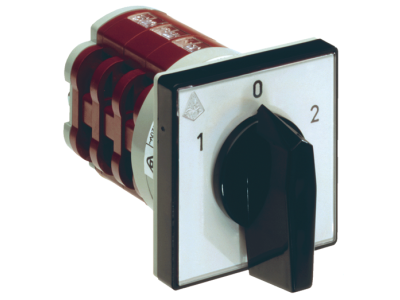

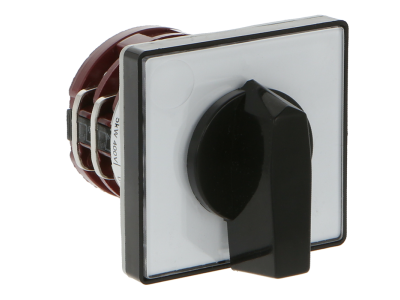

Łącznik krzywkowy 4G10-67-U R014, 10A, bez obudowy, pokrętło czarne | 4G10-67-U-R014 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-67-U R014 to zaawansowany aparat niskonapięciowy zaprojektowany przez renomowanego producenta APATOR. Urządzenie charakteryzuje się prądem znamionowym łączeniowym Ie wynoszącym 10A, co czyni go idealnym rozwiązaniem do precyzyjnego sterowania obwodami pomocniczymi oraz mniejszymi odbiornikami energii. Konstrukcja łącznika opiera się na modułowej budowie pakietowej, gdzie każdy element łączeniowy został osadzony w korpusie wykonanym z wysokiej jakości melaminy. Materiał ten jest kluczowy dla bezpieczeństwa eksploatacji, ponieważ wykazuje ekstremalną odporność na działanie łuków elektrycznych oraz prądów pełzających.

• Prąd znamionowy 10A: Zapewnia stabilną pracę w szerokim spektrum aplikacji sterowniczych i rozdzielczych.
• Wysoka trwałość mechaniczna: Zastosowanie stypizowanych zespołów konstrukcyjnych gwarantuje długowieczność nawet przy częstym przełączaniu.
• Kompaktowe wymiary: Seria 4G wyróżnia się zoptymalizowaną budową, co pozwala na oszczędność miejsca w szafach sterowniczych.
• Czarne pokrętło R014: Ergonomiczny uchwyt zapewnia pewny chwyt i precyzyjną zmianę pozycji łączeniowej.
• Odporność na przeciążenia: Aparat został zaprojektowany tak, aby wytrzymywać krótkotrwałe przeciążenia prądowe bez uszkodzenia styków.

Zgodność z Normami

Łącznik krzywkowy 4G10-67-U spełnia rygorystyczne wymagania stawiane aparaturze niskonapięciowej wykorzystywanej w wymagających sektorach gospodarki. Urządzenie jest zgodne z normami dotyczącymi aparatury łącznikowej i sterowniczej, co potwierdza jego przydatność do pracy w przemyśle ciężkim, górnictwie oraz okrętownictwie. Dzięki zastosowaniu materiałów izolacyjnych najwyższej klasy, produkt gwarantuje bezpieczeństwo użytkowania zgodnie z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wszechstronność łączników serii 4G pozwala na ich szerokie wykorzystanie w profesjonalnych instalacjach elektroenergetycznych. Model 4G10-67-U znajduje zastosowanie jako:

• Łącznik z napędem ręcznym w stacjach transformatorowych i rozdzielnicach blaszanych.
• Element sterujący w szafach i tablicach rozdzielczych niskiego napięcia.
• Przełącznik funkcyjny w spawarkach oraz specjalistycznych urządzeniach przemysłowych.
• Aparat sterowniczy w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż łącznika w wykonaniu bez obudowy (U) wymaga odpowiedniego przygotowania otworu montażowego w płycie czołowej lub na drzwiach rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Dobezpieczenie: W celu uzyskania wysokiej odporności na dynamiczne działanie prądów zwarciowych, zaleca się stosowanie odpowiednio dobranych bezpieczników topikowych.
• Prowadzenie przewodów: Należy zachować odpowiednie odstępy izolacyjne pomiędzy żyłami, wykorzystując wysoką odporność korpusu z melaminy na przebicia.

FAQ

1. Czy łącznik można zamontować w wilgotnym środowisku?
Prezentowany model jest w wykonaniu bez obudowy (IP00 od strony zacisków). W przypadku montażu w trudnych warunkach środowiskowych należy umieścić go w odpowiedniej obudowie o wymaganym stopniu ochrony IP.

2. Co oznacza, że korpus wykonany jest z melaminy?
Melamina to tworzywo o doskonałych właściwościach dielektrycznych. W łącznikach APATOR zapobiega ona powstawaniu ścieżek przewodzących (prądów pełzających) i jest odporna na wysoką temperaturę generowaną przez łuk elektryczny.

3. Czy łącznik nadaje się do bezpośredniego sterowania silnikami?
Tak, o ile prąd rozruchowy i znamionowy silnika nie przekracza parametrów łączeniowych łącznika 10A dla danej kategorii użytkowania.
