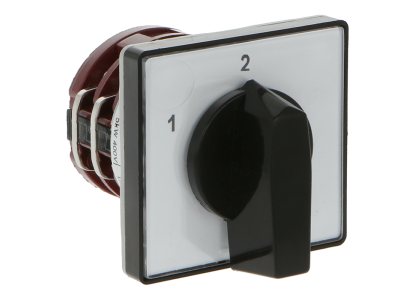

Łącznik krzywkowy* 4G10-56-U R014, 10A, bez obudowy, pokrętło czarne 3-biegunowy (1-2) | 63-246416-011 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-56-U R014 marki APATOR to wysokiej klasy urządzenie elektroinstalacyjne zaprojektowane z myślą o precyzyjnym sterowaniu przepływem prądu w obwodach głównych i pomocniczych. Urządzenie charakteryzuje się prądem znamionowym ciągłym na poziomie 10A, co pozwala na bezpieczną obsługę szerokiego spektrum odbiorników energii. Model ten posiada konstrukcję 3-biegunową (układ 1-2), co umożliwia realizację zaawansowanych schematów łączeniowych w systemach automatyki przemysłowej oraz rozdzielnicach niskiego napięcia.

• Wysoka trwałość mechaniczna: Konstrukcja krzywkowa gwarantuje długą żywotność nawet przy częstym przełączaniu pod obciążeniem.
• Ergonomiczne pokrętło: Czarne pokrętło typu R014 zapewnia pewny chwyt i czytelną sygnalizację aktualnego stanu łącznika.
• Wersja bez obudowy: Przeznaczona do bezpośredniego montażu w pulpitach sterowniczych lub tablicach rozdzielczych, co optymalizuje wykorzystanie przestrzeni.
• Wszechstronność: Możliwość pracy jako rozłącznik izolacyjny, zapewniający bezpieczną przerwę w obwodzie podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Spełnia wymagania normy PN-EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych jako aparatury niskiego napięcia. Dzięki certyfikacji producenta APATOR, użytkownik ma pewność stabilnych parametrów elektrycznych oraz wysokiej odporności na przebicia izolacji.

Zastosowanie

Łącznik 4G10-56-U znajduje szerokie zastosowanie w wielu gałęziach przemysłu i elektroenergetyki. Jest idealnym rozwiązaniem jako:

• Łącznik silnikowy: Do bezpośredniego sterowania napędami jedno- i trójfazowymi, w tym jako przełącznik kierunku obrotów.
• Przełącznik sterowniczy: W obwodach sygnalizacyjnych i pomiarowych, gdzie wymagana jest wysoka precyzja przełączania sygnałów.
• Przełącznik zaczepów: Stosowany w transformatorach oraz spawarkach elektrycznych do regulacji parametrów wyjściowych.
• Przełącznik grupowy: Do sekwencyjnego załączania rezystorów lub elementów grzejnych w systemach ogrzewania przemysłowego.
• Rozłącznik izolacyjny: Gwarantujący bezpieczne odcięcie zasilania w szafach sterowniczych.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy 10A oraz warunki otoczenia, w których pracuje urządzenie.
• Pozycja montażu: Urządzenie w wersji bez obudowy wymaga stabilnego podłoża montażowego (pulpit lub tablica) o odpowiedniej grubości, zapewniającej sztywność konstrukcji.
• Bezpieczeństwo: Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało całkowicie odłączone.

FAQ

Czy łącznik może pracować w układzie gwiazda-trójkąt?
Tak, łączniki krzywkowe serii 4G mogą być konfigurowane do pracy w układach rozruchowych gwiazda-trójkąt, o ile ich parametry prądowe są zgodne z zapotrzebowaniem silnika.

Jaki jest stopień ochrony tego łącznika?
Prezentowany model jest w wersji bez obudowy (do zabudowy), co oznacza, że stopień ochrony od strony czołowej zależy od sposobu montażu w pulpicie, natomiast same zaciski wymagają ochrony przed dotykiem bezpośrednim wewnątrz rozdzielnicy.

Czy pokrętło jest wymienne?
Standardowo łącznik dostarczany jest z czarnym pokrętłem R014, które jest zoptymalizowane pod kątem ergonomii i trwałości dla tego konkretnego modelu.
