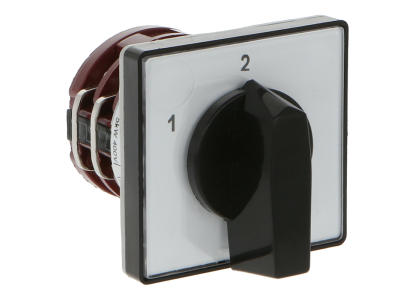

Łącznik krzywkowy* 4G10-55-U-R014 10A, bez obudowy, pokrętło czarne 2-biegunowy (1-2) | 63-840348-011 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-55-U-R014 to profesjonalne urządzenie elektroinstalacyjne renomowanej marki APATOR, zaprojektowane z myślą o precyzyjnym sterowaniu przepływem prądu w obwodach głównych oraz pomocniczych. Model ten charakteryzuje się prądem znamionowym ciągłym wynoszącym 10A, co pozwala na bezpieczną pracę w szerokim spektrum aplikacji niskonapięciowych. Urządzenie posiada konstrukcję 2-biegunową z programem łączenia 1-2, co umożliwia skuteczne przełączanie między dwoma niezależnymi obwodami lub stanami pracy.

• Wysoka trwałość mechaniczna: Konstrukcja oparta na wysokiej jakości materiałach izolacyjnych i stykach odpornych na wypalanie gwarantuje długą żywotność nawet przy częstym przełączaniu.
• Ergonomiczne sterowanie: Czarne pokrętło zapewnia pewny chwyt i precyzyjny skok, co jest kluczowe dla bezpieczeństwa operatora i poprawności procesów technologicznych.
• Wersja bez obudowy (U): Przeznaczona do bezpośredniego montażu w pulpitach sterowniczych, szafach rozdzielczych lub tablicach, co pozwala na optymalne zagospodarowanie przestrzeni montażowej.
• Wszechstronność: Możliwość pracy jako rozłącznik izolacyjny, zapewniający bezpieczną przerwę w obwodzie podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskonapięciowej. Spełnienie wymagań normy IEC/EN 60947-3 gwarantuje, że łącznik krzywkowy 4G10-55-U-R014 spełnia najwyższe standardy bezpieczeństwa w zakresie zdolności łączeniowej oraz izolacji. Dzięki temu inżynierowie i projektanci mogą mieć pewność co do niezawodności komponentu w krytycznych systemach zasilania i sterowania.

Zastosowanie

Łącznik krzywkowy APATOR znajduje niezwykle szerokie zastosowanie w nowoczesnym przemyśle oraz elektroenergetyce. Do głównych obszarów wykorzystania należą:

• Sterowanie napędami: Jako łącznik silnikowy do bezpośredniego uruchamiania i zatrzymywania silników jedno- i trójfazowych o mniejszej mocy.
• Układy automatyki: Przełączanie obwodów sterowniczych, sygnalizacyjnych oraz pomiarowych w rozdzielnicach modułowych.
• Transformatory i spawarki: Wykorzystanie jako przełącznik zaczepów, umożliwiający regulację parametrów wyjściowych urządzeń indukcyjnych.
• Zarządzanie energią: Przełącznik grupowy do sekwencyjnego załączania rezystorów lub elementów grzejnych w systemach HVAC i procesach termicznych.
• Funkcje specjalne: Możliwość konfiguracji jako przycisk z samoczynnym powrotem do pozycji wyjściowej w układach wymagających sterowania impulsowego.

Wskazówki Montażowe

Montaż łącznika 4G10-55-U-R014 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przyłącza przewodów: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu 10A, dbając o prawidłowe dokręcenie zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Miejsce montażu: Ze względu na brak obudowy (stopień ochrony IP00 od strony zacisków), łącznik musi być zamontowany wewnątrz obudowy o odpowiednim stopniu ochrony (np. IP54 lub IP65), chroniącej przed dotykiem bezpośrednim i wpływem czynników zewnętrznych.
• Orientacja: Urządzenie można montować w dowolnej pozycji, jednak zaleca się taką orientację pokrętła, która jest najbardziej intuicyjna dla operatora.

FAQ

1. Czy łącznik 4G10-55-U-R014 może pracować jako wyłącznik główny?
Tak, dzięki funkcji rozłącznika izolacyjnego może pełnić rolę wyłącznika głównego w mniejszych maszynach i urządzeniach, zapewniając bezpieczne odcięcie zasilania.

2. Jaki jest prąd znamionowy tego modelu?
Prąd znamionowy ciągły (Ith) dla tego modelu wynosi 10A, co predysponuje go do pracy w obwodach sterowniczych i z silnikami o niewielkiej mocy.

3. Czy produkt zawiera obudowę w zestawie?
Nie, model oznaczony symbolem 'U' jest wersją do zabudowy tablicowej (podtynkowej) i nie posiada własnej obudowy zewnętrznej.
