Łącznik krzywkowy* 4G10-53-U-R014, 10A, bez obudowy, pokrętło czarne 3-biegunowy (1-0-2) | 63-840343-011 Apator

Opis i Kluczowe Cechy

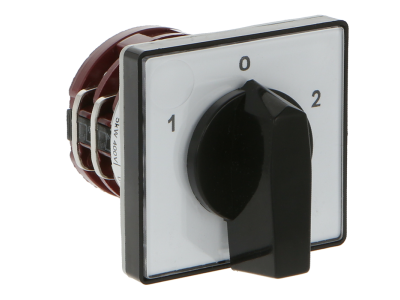

Łącznik krzywkowy 4G10-53-U-R014 marki APATOR to wysokiej klasy aparat elektryczny zaprojektowany do pracy w najbardziej wymagających obwodach głównych oraz pomocniczych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 10A, co pozwala na bezpieczne i stabilne zarządzanie przepływem energii w instalacjach niskiego napięcia. Model ten został skonstruowany jako łącznik 3-biegunowy z funkcjonalnym układem łączeń 1-0-2, co umożliwia precyzyjne przełączanie między dwoma niezależnymi obwodami przy zachowaniu pozycji neutralnej (zero).

• Konstrukcja bez obudowy: Przeznaczona do bezpośredniego montażu w pulpitach sterowniczych lub rozdzielnicach, co optymalizuje wykorzystanie przestrzeni.
• Ergonomiczne pokrętło: Czarne pokrętło R014 zapewnia pewny chwyt i wyraźny skok mechanizmu, co minimalizuje ryzyko przypadkowego przełączenia.
• Wysoka trwałość mechaniczna: Zastosowanie materiałów izolacyjnych najwyższej jakości gwarantuje długowieczność styków nawet przy częstym cyklu łączeniowym.
• Wszechstronność: Możliwość pracy jako rozłącznik izolacyjny, co podnosi standardy bezpieczeństwa podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskonapięciowej, w tym z normą IEC/EN 60947. Zgodność ta potwierdza, że łącznik spełnia najwyższe wymagania w zakresie bezpieczeństwa użytkowania, wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe. Wykorzystanie komponentów od renomowanego producenta, jakim jest APATOR, daje gwarancję powtarzalności parametrów technicznych i pełnej certyfikacji wymaganej w profesjonalnych projektach elektroinstalacyjnych.

Zastosowanie

Łącznik krzywkowy 4G10-53-U-R014 znajduje szerokie spektrum zastosowań w przemyśle i budownictwie komercyjnym. Jako urządzenie wielofunkcyjne, idealnie sprawdza się w następujących obszarach:

• Sterowanie napędami: Jako łącznik silnikowy do bezpośredniego załączania i sterowania kierunkiem obrotów silników jedno- i trójfazowych.
• Układy zasilania: Jako przełącznik wyboru źródła zasilania lub przełącznik zaczepów w transformatorach i urządzeniach spawalniczych.
• Automatyka przemysłowa: W obwodach sterowniczych, sygnalizacyjnych i pomiarowych do realizacji skomplikowanych programów łączeń.
• Zarządzanie energią: Jako przełącznik grupowy do sekwencyjnego załączania rezystorów lub elementów grzejnych w systemach HVAC.

Wskazówki Montażowe

Podczas instalacji łącznika 4G10-53-U-R014 należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach żył giętkich, co zapewnia maksymalną powierzchnię styku i eliminuje ryzyko przegrzewania się zacisków. Montaż podtynkowy lub pulpitowy wymaga wykonania otworu o odpowiedniej średnicy, zgodnej z dokumentacją techniczną serii 4G. Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu trwałego połączenia elektrycznego. Przed uruchomieniem należy zweryfikować poprawność połączeń z diagramem łączeń dla układu 1-0-2.

FAQ

• Czy łącznik posiada obudowę ochronną? Nie, model ten jest przeznaczony do montażu wewnątrz rozdzielnic lub pulpitów (wykonanie U - bez obudowy).
• Jaki jest maksymalny prąd pracy tego urządzenia? Prąd znamionowy ciągły dla tego modelu wynosi 10A.
• Czy można go użyć do zmiany kierunku obrotów silnika? Tak, dzięki układowi 1-0-2 oraz odpowiedniemu oprzewodowaniu, łącznik może pełnić funkcję przełącznika kierunku obrotów.
• Jakie jest przeznaczenie czarnego pokrętła R014? Jest to standardowy element sterowniczy zapewniający ergonomiczną obsługę i czytelną wizualizację aktualnego stanu łącznika.
