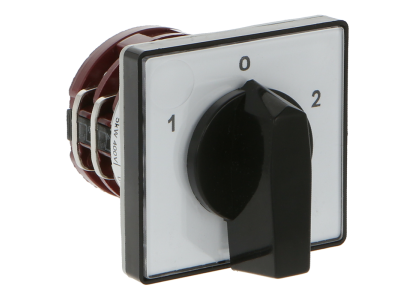

Łącznik krzywkowy* 4G10-51-U-R014, 10A, bez obudowy, pokrętło czarne 1-biegunowy (1-0-2) | 63-840338-011 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-51-U-R014 marki APATOR to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o precyzyjnym sterowaniu przepływem prądu w zaawansowanych układach automatyki i energetyki. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 10A, co pozwala na bezpieczną pracę w obwodach sterowniczych oraz pomocniczych. Model ten posiada konfigurację 1-biegunową z programem łączeń 1-0-2, co umożliwia stabilne przełączanie między dwoma niezależnymi obwodami przy zachowaniu pozycji neutralnej (zero).

• Prąd znamionowy 10A: Gwarantuje optymalną wydajność przy sterowaniu napędami o mniejszej mocy oraz w układach sygnalizacyjnych.
• Konstrukcja bez obudowy: Przeznaczona do bezpośredniego montażu w tablicach rozdzielczych lub pulpitach sterowniczych, co pozwala na oszczędność miejsca.
• Ergonomiczne pokrętło: Czarne pokrętło R014 zapewnia pewny chwyt i precyzyjny skok łącznika, co jest kluczowe w pracy inżynierskiej i serwisowej.
• Wszechstronność: Możliwość pracy jako rozłącznik izolacyjny lub przełącznik grupowy.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Łączniki serii 4G spełniają wymagania normy IEC/EN 60947, co potwierdza ich wysoką trwałość mechaniczną oraz elektryczną. Dzięki zastosowaniu materiałów izolacyjnych najwyższej jakości, łącznik zapewnia bezpieczeństwo użytkowania oraz odporność na prądy pełzające, co jest niezbędne w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Łącznik krzywkowy 4G10-51-U-R014 znajduje szerokie spektrum zastosowań w branży elektro-technicznej:

• Sterowanie silnikami: Jako łącznik silnikowy do sterowania napędami jedno- i trójfazowymi w układach prostych maszyn.
• Układy pomiarowe: Przełączanie zakresów pomiarowych lub wybór punktów kontrolnych w rozdzielnicach.
• Transformatory i spawarki: Jako przełącznik zaczepów umożliwiający regulację parametrów pracy urządzeń indukcyjnych.
• Automatyka przemysłowa: Wykorzystywany w obwodach sterowniczych i sygnalizacyjnych do zmiany trybów pracy (np. praca ręczna/automatyczna).
• Elementy grzejne: Przełączanie grup rezystorów w przemysłowych systemach ogrzewania.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel. Ze względu na konstrukcję bez obudowy (U), urządzenie należy zamontować w otworze płyty montażowej lub pulpitu. Należy zwrócić szczególną uwagę na odpowiednie dokręcenie zacisków śrubowych, aby uniknąć wzrostu rezystancji przejścia i nadmiernego nagrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów giętkich. Przed uruchomieniem należy zweryfikować poprawność programu łączeń zgodnie ze schematem 1-0-2.

FAQ

• Czy łącznik posiada funkcję samoczynnego powrotu? Prezentowany model 4G10-51-U-R014 jest przełącznikiem stabilnym w pozycjach 1, 0 oraz 2. Jeśli wymagany jest powrót sprężynowy, należy wybrać model z odpowiednim mechanizmem powrotnym.
• Jaki jest stopień ochrony tego łącznika? Od strony czołowej, po poprawnym montażu w pulpicie, łącznik zazwyczaj osiąga stopień ochrony IP40 lub wyższy (zależnie od zastosowanej uszczelki), natomiast zaciski wymagają osłony wewnątrz obudowy rozdzielczej.
• Czy można go użyć do przełączania faz w silniku trójfazowym? Ten konkretny model jest 1-biegunowy. Do pełnego sterowania kierunkiem obrotów silnika trójfazowego zaleca się stosowanie łączników 3-biegunowych.
