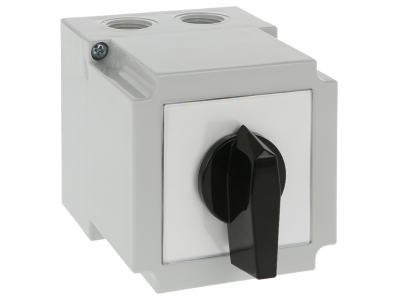

Łącznik krzywkowy 4G10-12-PK, 10A, w obudowie, pokrętło czarne 3-biegunowy (Y-0-∆) | 63-840591-011 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-12-PK marki APATOR to wysokiej klasy urządzenie elektroinstalacyjne zaprojektowane do precyzyjnego sterowania obwodami głównymi i pomocniczymi. Model ten charakteryzuje się prądem znamionowym ciągłym wynoszącym 10A, co pozwala na bezpieczną pracę w instalacjach o niskim i średnim obciążeniu. Urządzenie zostało wyposażone w czarne, ergonomiczne pokrętło (standard R014), które zapewnia pewny chwyt i precyzyjne przełączanie pomiędzy stanami pracy.

• Konfiguracja 3-biegunowa: Umożliwia kompleksowe zarządzanie fazami w układach trójfazowych.
• Program łączenia Y-0-∆: Specjalistyczny układ gwiazda-trójkąt dedykowany do łagodnego rozruchu silników indukcyjnych, co znacząco redukuje prąd rozruchowy i chroni sieć przed spadkami napięcia.
• Wytrzymała obudowa: Produkt dostarczany jest w dedykowanej obudowie, która chroni mechanizm krzywkowy przed zanieczyszczeniami zewnętrznymi i uszkodzeniami mechanicznymi.
• Wszechstronność: Może pełnić funkcję rozłącznika izolacyjnego, zapewniając bezpieczną przerwę izolacyjną w obwodzie podczas prac konserwacyjnych.

Zgodność z Normami

Łącznik 4G10-12-PK został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskonapięciowej. Spełnienie wymagań normy IEC/EN 60947 gwarantuje niezawodność operacyjną, odpowiednią wytrzymałość dielektryczną oraz długą żywotność mechaniczną i elektryczną. Produkt posiada certyfikację dopuszczającą go do użytku w profesjonalnych instalacjach przemysłowych na terenie Unii Europejskiej.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, łącznik krzywkowy APATOR znajduje szerokie zastosowanie w wielu gałęziach przemysłu i rzemiosła:

• Sterowanie silnikami: Jako przełącznik gwiazda-trójkąt do napędów trójfazowych, a także przełącznik kierunku obrotów.
• Układy sterownicze: W obwodach sygnalizacyjnych, pomiarowych oraz jako przełącznik zaczepów w transformatorach i spawarkach elektrycznych.
• Zarządzanie energią: Jako przełącznik grupowy do sekwencyjnego załączania rezystorów lub elementów grzejnych w piecach przemysłowych.
• Automatyka: Wykorzystywany w pulpitach sterowniczych jako element zadający parametry pracy maszyn.

Wskazówki Montażowe

Podczas instalacji łącznika 4G10-12-PK należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków śrubowych. Odpowiedni moment dokręcania gwarantuje niską rezystancję zestyku i zapobiega przegrzewaniu się punktów połączeniowych. Przewody o przekroju dostosowanym do prądu 10A powinny być starannie odizolowane i wprowadzone do zacisków tak, aby izolacja nie znalazła się pod zaciskiem. Obudowa powinna być montowana na płaskiej powierzchni, co eliminuje naprężenia mechaniczne mogące wpłynąć na płynność pracy pokrętła.

FAQ

• Czy ten łącznik może pracować jako wyłącznik główny? Tak, dzięki funkcji rozłącznika izolacyjnego, model ten może być stosowany do bezpiecznego odłączania zasilania od odbiornika.
• Jaki jest układ styków w tym modelu? Jest to dedykowany układ do przełączania gwiazda-trójkąt (Y-0-∆), co oznacza trzy stabilne pozycje pracy.
• Czy obudowa jest odporna na warunki atmosferyczne? Standardowa obudowa chroni przed pyłem i przypadkowym dotykiem, jednak w przypadku montażu zewnętrznego należy zweryfikować stopień ochrony IP podany w dokumentacji technicznej dla konkretnego wykonania.
