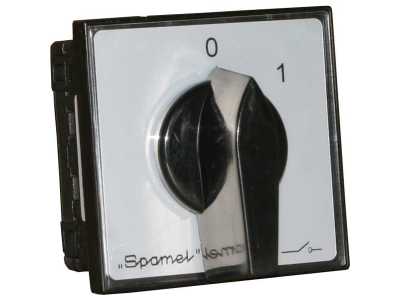

Łącznik krzywkowy 4-biegunowy IP54 | SK40-2.8210\P07 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy 4-biegunowy IP54 o symbolu SK40-2.8210\P07 to wytrzymały łącznik obrotowy przeznaczony do załączania i wyłączania obwodów niskiego napięcia w warunkach przemysłowych. Dzięki budowie segmentowej z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła. Urządzenie pracuje w zakresie temperatur od -40 do +70°C, co gwarantuje niezawodność w ekstremalnych warunkach.

• 4-biegunowy: Umożliwia jednoczesne przełączanie czterech obwodów, co zwiększa elastyczność instalacji i redukuje liczbę potrzebnych łączników.
• Stopień ochrony IP54: Odporność na pył i bryzgi wodne – łącznik może pracować w trudnych warunkach środowiskowych bez ryzyka uszkodzenia.
• Zakres temperatur -40…+70°C: Gwarantuje stabilną pracę zarówno w mroźnych halach, jak i w pobliżu źródeł ciepła.
• Segmentowa budowa z podwójnymi krzywkami: Pozwala na dowolne konfigurowanie programów łączeń, dostosowując łącznik do specyficznych potrzeb sterowania.
• Możliwość uzyskania kątów skoku co 30°, 45° lub 90°: Precyzyjne pozycjonowanie pokrętła, przy 30° skoku możliwe jest uzyskanie maksymalnie 12 pozycji.

Zgodność z Normami

Łącznik spełnia wymagania norm PN-EN 60947-3 oraz IEC 60947-3 dotyczących łączników, rozłączników i przełączników niskiego napięcia. Ponadto potwierdzono jego odporność na warunki środowiskowe zgodnie z normami IEC 60068-2-6 (wibracje), IEC 60068-2-27 (udary), IEC 60068-2-2 (suche gorąco), IEC 60068-2-1 (zimno), IEC 60068-2-30 (wilgotne gorąco) oraz IEC 60068-2-52 (mgła solna). Produkt posiada certyfikat CE.

Zastosowanie

Łącznik krzywkowy SK40-2.8210\P07 znajduje zastosowanie w obwodach instalacji elektrycznych niskiego napięcia, szczególnie jako wyłącznik, rozłącznik, przełącznik oraz łącznik sterowniczy w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przeznaczenie przemysłowe).

• Sterowanie odbiornikami energetycznymi w maszynach i urządzeniach przemysłowych.
• Wydawanie impulsów sterujących do styczników, przekaźników lub sterowników PLC.
• Sygnalizacja stanów pracy w szafach rozdzielczych i pulpitach operatorskich.
• Automatyka budynkowa – przełączanie trybów pracy wentylacji, oświetlenia lub ogrzewania.

Wskazówki Montażowe

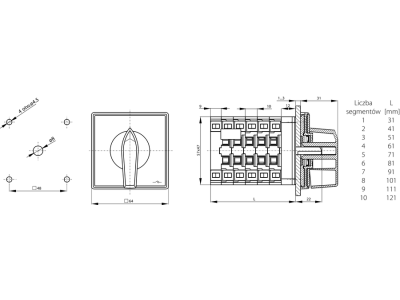

Montaż łącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Łącznik w wersji P07 przeznaczony jest do montażu w pulpicie (płycie czołowej) – nie wymaga szyny TH35. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając spodziewane obciążenie prądowe.

FAQ

• Czy łącznik posiada podświetlenie? W karcie katalogowej nie przewidziano podświetlenia. W ofercie dostępne są warianty z lampką w obudowie (np. OB11 L), ale model SK40-2.8210\P07 jest wykonany bez wbudowanej lampki.
• Jaki jest stopień ochrony tego łącznika? Stopień ochrony wynosi IP54, co oznacza odporność na wnikanie pyłu w ilości niezakłócającej pracy oraz bryzgi wody z dowolnego kierunku.
• Jaki tryb pracy mają styki? Łącznik krzywkowy jest łącznikiem obrotowym – tryb pracy styków zależy od zaprogramowanego układu segmentów krzywkowych. Producent umożliwia realizację różnych programów łączeń, w tym załączanie/wyłączanie, przełączanie oraz sekwencje czasowe.
