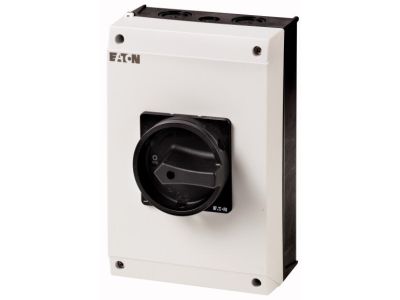

Łącznik krzywkowy 3P+N, 63A, 22kW, 0-1, pokrętło czarne, w obudowie, T5B-3-8901/I4/SVB-SW P/T | 207245 Eaton

Alternatywny kod produktu: T5B-3-8901/I4/SVB-SW

Opis i Kluczowe Cechy

Łącznik krzywkowy 3P+N o znamionowym prądzie ciągłym Iu = 63 A i mocy znamionowej 30 kW w kategorii AC-23A przy 400 V (50–60 Hz). Przeznaczony do montażu powierzchniowego w szczelnej obudowie o stopniu ochrony IP65. Wyposażony w czarne pokrętło obrotowe z pierścieniem blokującym, umożliwiające mechaniczną blokadę w pozycji wyłączonej (0). Kąt przełączania 90° zapewnia jednoznaczną identyfikację stanu pracy.

• Znamionowy prąd ciągły Iu = 63 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc znamionowa AC-23A 30 kW przy 400 V: umożliwia przełączanie silników indukcyjnych i innych odbiorników o dużej mocy w zastosowaniach przemysłowych.
• Stopień ochrony IP65: pełna odporność na wnikanie pyłu oraz strugi wody – idealne rozwiązanie w trudnych warunkach środowiskowych, na hali produkcyjnej lub na zewnątrz.
• Możliwość blokady w pozycji 0 (Wył.): zapobiega przypadkowemu załączeniu podczas prac serwisowych i konserwacyjnych, zwiększając bezpieczeństwo personelu.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, upraszczają montaż i pozwalają na szybką wymianę w razie potrzeby.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947 (część ogólna i część 3 dla rozłączników izolacyjnych), VDE 0660, IEC/EN 60204 oraz posiada certyfikaty CSA i UL. Produkt oznaczony znakiem CE.

Zastosowanie

Łącznik krzywkowy T5B-3-8901/I4/SVB-SW P/T to uniwersalne rozwiązanie do odłączania i przełączania obwodów w instalacjach przemysłowych oraz w maszynach. Sprawdza się jako:

• Wyłącznik główny i serwisowy w szafach sterowniczych i rozdzielnicach – umożliwia bezpieczne odcięcie zasilania całej maszyny lub linii produkcyjnej.
• Rozłącznik izolacyjny zgodny z IEC/EN 60947-3 – służy do odłączania obwodu od źródła napięcia w celu wykonania prac konserwacyjnych.
• Wyłącznik naprawczy dla silników, pomp i wentylatorów – kategoria AC-23A gwarantuje łączenie obciążeń silnikowych bez uszkodzenia styków.
• Element zabezpieczający w układach automatyki budynkowej i przemysłowej – blokada w pozycji 0 uniemożliwia nieautoryzowane załączenie.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Łącznik przeznaczony jest do montażu powierzchniowego na ścianie lub konstrukcji nośnej. Przekrój przewodów należy dobrać do prądu znamionowego 63 A. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta – zaleca się użycie kalibrowanego klucza dynamometrycznego. Po zakończeniu montażu sprawdzić poprawność działania mechanizmu blokady.

FAQ

• Czy łącznik można zablokować w pozycji wyłączonej? Tak, pokrętło wyposażono w pierścień blokujący umożliwiający założenie kłódki w pozycji 0. Blokada uniemożliwia przypadkowe załączenie i spełnia wymogi bezpieczeństwa dla rozłączników izolacyjnych.
• Jaki jest stopień ochrony tego łącznika? Obudowa posiada stopień ochrony IP65 – jest pyłoszczelna i odporna na strugi wody, co pozwala na montaż w trudnych warunkach, np. w przemyśle spożywczym lub na zewnątrz budynków.
• Czy nadaje się do odłączania obciążenia silnikowego? Tak, łącznik został przetestowany i sklasyfikowany w kategorii AC-23A (30 kW przy 400 V), co oznacza zdolność do bezpiecznego przełączania silników indukcyjnych i innych obciążeń rezystancyjno-indukcyjnych.
