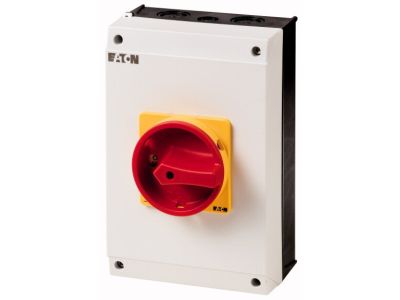

Łącznik krzywkowy 3P, 63A, 37kW, 0-1, pokrętło czerwone, T0-2-1/I1/SVB | 207343 Eaton

Opis i Kluczowe Cechy

Rozłącznik główny EATON T0-2-1/I1/SVB to wysokiej klasy łącznik krzywkowy zaprojektowany do pracy w najbardziej wymagających warunkach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 63A oraz zdolnością łączeniową dla mocy 37 kW, co czyni go idealnym rozwiązaniem do bezpiecznego odłączania zasilania w układach napędowych i rozdzielczych. Konstrukcja oparta na 3 biegunach (3P) zapewnia pełną izolację obwodów trójfazowych. Kluczowym elementem bezpieczeństwa jest napęd ręczny działający bezpośrednio na zestyki, które po wyłączeniu rozwierają się w sposób wymuszony, eliminując ryzyko sklejenia styków. Urządzenie wyposażone jest w ergonomiczne czerwone pokrętło z żółtym wieńcem blokującym, które umożliwia zabezpieczenie rozłącznika w pozycji wyłączonej za pomocą maksymalnie trzech kłódek, co jest niezbędne podczas prac serwisowych zgodnie z procedurami LOTO (Lockout/Tagout).

• Wysoki stopień ochrony: Front urządzenia posiada klasę szczelności IP65, co gwarantuje pełną pyłoszczelność i ochronę przed strugami wody.
• Niezawodność mechaniczna: Solidna obudowa natynkowa z izolacją zapewnia trwałość i bezpieczeństwo użytkowania w trudnym środowisku.
• Bezpieczeństwo: Wymuszone rozwieranie styków zgodne z rygorystycznymi normami bezpieczeństwa.
• Napięcie znamionowe: Praca przy napięciu izolacji do 690V AC pozwala na szerokie spektrum zastosowań w energetyce niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodową normą IEC/EN 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Zgodność z tą normą potwierdza, że urządzenie może być bezpiecznie stosowane jako rozłącznik główny oraz rozłącznik izolacyjny, zapewniając bezpieczną przerwę izolacyjną w obwodzie elektrycznym. Dodatkowo, konstrukcja spełnia wymogi dotyczące izolacji i wytrzymałości dielektrycznej dla napięć roboczych do 690V.

Zastosowanie

Łącznik EATON T0-2-1/I1/SVB znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemyśle maszynowym: Jako główny wyłącznik bezpieczeństwa maszyn i linii produkcyjnych.
• Automatyce budynkowej: Do izolowania sekcji zasilania w rozdzielnicach głównych i obiektowych.
• Systemach HVAC: Do bezpiecznego odłączania central wentylacyjnych i agregatów chłodniczych o dużej mocy.
• Rozdzielnicach IVS: Dzięki uniwersalnej konstrukcji, możliwy jest montaż pośredni oraz montaż w systemach rozdzielczych IVS.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik dostarczany jest w obudowie natynkowej z izolacją, co ułatwia instalację bezpośrednio na ścianie lub konstrukcji maszyny. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki konstrukcji modułowej, aparat wspiera montaż pośredni oraz montaż w rozdzielaczach typu IVS. Należy pamiętać o zachowaniu odpowiednich przepustów kablowych, aby utrzymać deklarowany stopień ochrony IP65.

FAQ

• Czy rozłącznik można zablokować w pozycji ON? Nie, ze względów bezpieczeństwa wieniec blokujący umożliwia założenie kłódek wyłącznie w pozycji 0 (OFF), co zapobiega przypadkowemu załączeniu napięcia podczas prac konserwacyjnych.
• Jaka jest maksymalna liczba kłódek, które można założyć na pokrętło? Konstrukcja żółtego wieńca blokującego pozwala na jednoczesne założenie do 3 kłódek.
• Czy urządzenie nadaje się do montażu zewnętrznego? Tak, dzięki klasie ochrony IP65 od strony czołowej oraz izolowanej obudowie natynkowej, rozłącznik jest odporny na warunki atmosferyczne, jednak zaleca się unikanie bezpośredniej ekspozycji na ekstremalne promieniowanie UV bez dodatkowej osłony.
