Łącznik krzywkowy 3P 60st, 32A, mocowanie śrubowe | K30B001UP Schneider Electric

Opis i Kluczowe Cechy

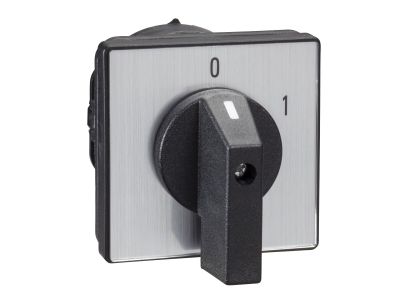

Łącznik krzywkowy oznaczony symbolem K30B001UP to trójbiegunowy (3P) przełącznik obrotowy o prądzie znamionowym 32 A i kącie skoku 60°, przeznaczony do montażu panelowego za pomocą mocowania śrubowego. Dzięki swojej konstrukcji umożliwia bezpieczne i precyzyjne przełączanie obwodów trójfazowych w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 32 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• 3 bieguny (3P): pozwala na jednoczesne przełączanie trzech faz, co jest niezbędne w układach trójfazowych.
• Kąt skoku 60°: zapewnia wyraźną, mechaniczną zmianę pozycji – łatwe i pewne ustawienie żądanego trybu pracy.
• Mocowanie śrubowe (panelowe): umożliwia trwały montaż na przedniej płycie rozdzielnicy lub szafy sterowniczej, bez konieczności stosowania szyny DIN.
• Symbol K30B001UP: ułatwia identyfikację i zamówienie właściwego produktu zgodnie z katalogiem producenta.

Zgodność z Normami

Łącznik krzywkowy K30B001UP został zaprojektowany zgodnie z obowiązującymi normami europejskimi (IEC/EN) oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość wykonania. Montaż oraz użytkowanie należy prowadzić zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Dzięki trójbiegunowej konstrukcji i prądowi 32 A łącznik krzywkowy sprawdza się w wielu scenariuszach sterowania i łączenia obwodów elektrycznych:

• Przełączanie trójfazowych obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Sterowanie pracą silników elektrycznych oraz innych odbiorników wymagających zmiany kierunku lub odcięcia zasilania.
• Wybór trybu pracy (np. ręczny / automatyczny) w szafach sterowniczych w automatyce przemysłowej.
• Rozdzielanie obwodów w układach zasilania rezerwowego i przełączania źródeł energii.

Wskazówki Montażowe

Montaż łącznika krzywkowego K30B001UP może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania śrubowego na płycie panelu (wymagane wycięcie otworu montażowego zgodnego z instrukcją producenta). Przekrój podłączanych przewodów należy dobrać do prądu znamionowego 32 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną.

FAQ

• Jaki jest kąt skoku tego łącznika krzywkowego? Kąt skoku wynosi 60°, co zapewnia wyraźną i mechaniczną zmianę pozycji między kolejnymi położeniami przełącznika.
• Czy łącznik nadaje się do montażu na szynie DIN? Nie, ten model posiada mocowanie śrubowe (panelowe) i nie jest przystosowany do szyny TH35. Montaż wymaga wycięcia otworu w płycie rozdzielnicy.
• Jaki stopień ochrony ma ten łącznik? W dostarczonych danych nie określono stopnia IP. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20, jednak zalecamy sprawdzenie dokumentacji producenta przed instalacją w środowisku o podwyższonej wilgotności lub zapyleniu.
