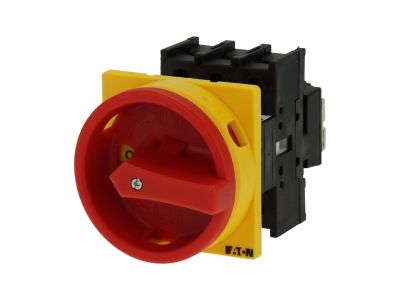

Łącznik krzywkowy 3P, 40A, 0-1, natablicowy, pokrętło czerwone, natablicowy, P1-40/EA/SVB | 199894 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON P1-40/EA/SVB to wysokiej klasy wyłącznik główny zaprojektowany z myślą o wymagających aplikacjach przemysłowych i elektroinstalacyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym (Iu) wynoszącym 40 A, co pozwala na bezpieczne i stabilne zarządzanie zasilaniem w obwodach o znacznym obciążeniu. Jako konstrukcja trzybiegunowa (3P), zapewnia pełne odcięcie zasilania w układach trójfazowych, co jest kluczowe dla bezpieczeństwa personelu i ochrony maszyn.

• Funkcja Wyłączania Awaryjnego: Wyposażenie w jaskrawoczerwony uchwyt obrotowy oraz żółty pierścień blokujący sprawia, że urządzenie spełnia rygorystyczne wymogi dla wyłączników bezpieczeństwa i awaryjnych.
• Wysoki Stopień Ochrony: Front urządzenia posiada stopień ochrony IP65, co gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, umożliwiając montaż w trudnych warunkach środowiskowych.
• Mechanizm Blokujący: Możliwość zablokowania pokrętła w pozycji 0 (wyłączone) za pomocą kłódki zapobiega przypadkowemu lub nieautoryzowanemu załączeniu napięcia podczas prac serwisowych.
• Styk Pomocniczy: Zintegrowany styk pomocniczy pozwala na przesyłanie sygnałów zwrotnych do układów sterowania lub sygnalizacji stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obciążeń rezystancyjnych i mieszanych. Dzięki zastosowaniu materiałów o wysokiej wytrzymałości dielektrycznej, łącznik zapewnia długotrwałą eksploatację i niezawodność w cyklach łączeniowych AC-23A oraz AC-3.

Zastosowanie

EATON P1-40/EA/SVB znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn, szaf sterowniczych oraz rozdzielnic niskiego napięcia. Jest idealnym rozwiązaniem jako:

• Wyłącznik główny zasilania w maszynach produkcyjnych.
• Lokalny rozłącznik bezpieczeństwa przy silnikach i wentylatorach.
• Wyłącznik serwisowy w instalacjach klimatyzacyjnych i wentylacyjnych (HVAC).
• Element systemów automatyki wymagający wyraźnej sygnalizacji stanu bezpieczeństwa.

Wskazówki Montażowe

Urządzenie jest przeznaczone do montażu podtynkowego (natablicowego), co pozwala na estetyczną i ergonomiczną instalację na drzwiach szaf sterowniczych lub pulpitach operatorskich. Podczas montażu należy zwrócić uwagę na odpowiednie dokręcenie zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Dzięki kompaktowej budowie serii P1, montaż jest szybki i nie wymaga dużej przestrzeni wewnątrz obudowy.

FAQ

• Czy wyłącznik można zablokować w pozycji ON? Nie, ze względów bezpieczeństwa mechanizm blokujący umożliwia unieruchomienie pokrętła wyłącznie w pozycji 0 (OFF), co jest standardem dla wyłączników awaryjnych.
• Jaki jest stopień ochrony od strony zacisków? Stopień ochrony IP65 dotyczy części frontowej (pokrętła). Zaciski znajdujące się wewnątrz obudowy lub szafy powinny być chronione przez tę obudowę.
• Czy produkt zawiera zestaw montażowy? Tak, łącznik P1-40/EA/SVB jest dostarczany jako kompletny zestaw gotowy do montażu natablicowego wraz z elementami sterowniczymi.
