Łącznik krzywkowy 3P, 32A, 15kW, 0-1, pokrętło czerwone, natablicowy, P1-32/EA/SVB P/T | 081438 Eaton

Opis i Kluczowe Cechy

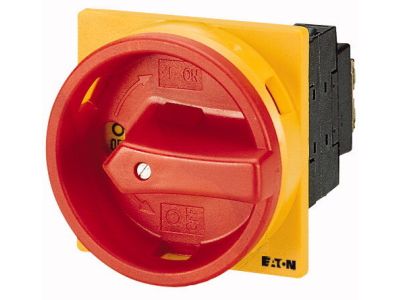

Łącznik krzywkowy P1-32/EA/SVB renomowanego producenta EATON to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa i niezawodności w sektorze B2B. Urządzenie charakteryzuje się znamionowym prądem ciągłym wynoszącym 32 A, co pozwala na stabilną pracę w obwodach o dużym obciążeniu. Znamionowa moc operacyjna na poziomie 15 kW (przy napięciu 400V w kategorii AC-23A) umożliwia bezpośrednie sterowanie silnikami elektrycznymi oraz innymi odbiornikami o dużej mocy. Łącznik posiada 3 bieguny (3P) i realizuje funkcję łączeniową 0-1, działając jako wyłącznik główny. Wyposażenie w czerwone pokrętło na żółtym tle (SVB) sprawia, że urządzenie pełni funkcję wyłącznika awaryjnego, co jest kluczowe dla zachowania standardów bezpieczeństwa w parkach maszynowych.

• Znamionowy prąd ciągły (Iu): 32 A gwarantujący wydajność prądową.
• Moc znamionowa: 15 kW przy 400 V, idealna dla napędów przemysłowych.
• Konfiguracja 3-biegunowa (3P): Zapewnia pełne odcięcie trzech faz zasilających.
• Funkcja bezpieczeństwa: Czerwone pokrętło z możliwością blokady w pozycji OFF.
• Montaż natablicowy (EA): Przeznaczony do instalacji w otworze płyty czołowej szafy sterowniczej.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne normy międzynarodowe, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych. Łącznik spełnia wymagania normy IEC/EN 60947-3, dotyczącej rozłączników i odłączników niskiego napięcia. Posiada stopień ochrony IP65 od strony czołowej, co oznacza pełną pyłoszczelność oraz ochronę przed strugami wody, umożliwiając pracę w trudnych warunkach środowiskowych.

Zastosowanie

Dzięki swojej uniwersalności i wytrzymałej konstrukcji, łącznik P1-32/EA/SVB znajduje zastosowanie w wielu obszarach przemysłu:

• Jako wyłącznik główny w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• W układach sterowania maszynami jako wyłącznik bezpieczeństwa (Emergency Stop).
• W systemach wentylacji i klimatyzacji do lokalnego odłączania zasilania jednostek zewnętrznych.
• W warsztatach i liniach produkcyjnych jako rozłącznik serwisowy zapewniający bezpieczną przerwę izolacyjną.

Wskazówki Montażowe

Montaż typu EA (natablicowy) wymaga przygotowania otworu montażowego w elewacji szafy. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Przekrój przewodów powinien być dobrany zgodnie z obciążeniem 32 A (zalecane 4-6 mm² w zależności od warunków ułożenia). Urządzenie umożliwia blokowanie pokrętła za pomocą kłódek w pozycji wyłączonej, co jest niezbędne podczas procedur LOTO (Lockout/Tagout).

FAQ

• Czy łącznik może pracować jako wyłącznik awaryjny? Tak, czerwone pokrętło na żółtym tle spełnia wymagania dla urządzeń zatrzymania awaryjnego.
• Jaki jest stopień ochrony urządzenia? Od strony czołowej łącznik posiada stopień ochrony IP65, co chroni go przed pyłem i wodą.
• Czy produkt nadaje się do montażu na szynie DIN? Ten konkretny model (EA) jest przeznaczony do montażu natablicowego. Do montażu na szynie DIN należy wybrać wersję z oznaczeniem V/SVB.
