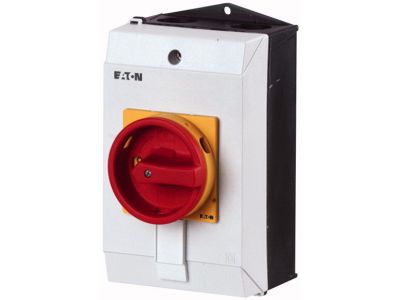

Łącznik krzywkowy 3P, 25A, 13kW, 0-1, pokrętło czerwone, w obudowie, P1-25/I2/SVB P/T | 207293 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON o oznaczeniu P1-25/I2/SVB to wysokiej klasy aparat elektryczny zaprojektowany z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 25A, co pozwala na bezpieczną pracę w obwodach o mocy do 13 kW przy standardowym napięciu sieciowym. Jako konstrukcja 3-biegunowa (3P), zapewnia pełne odcięcie zasilania w układach trójfazowych, co jest kluczowe dla bezpieczeństwa obsługi maszyn.

• Wysoka zdolność łączeniowa: Moc znamionowa 13 kW gwarantuje niezawodność nawet przy rozruchu silników o dużej bezwładności.
• Wyraźna sygnalizacja: Czerwone pokrętło na żółtym tle pełni funkcję wyłącznika bezpieczeństwa (Emergency Stop), co ułatwia szybką identyfikację stanu urządzenia.
• Trwała obudowa: Model dostarczany jest w dedykowanej obudowie izolacyjnej I2, która chroni mechanizm przed pyłem i wilgocią, zapewniając długą żywotność w trudnych warunkach środowiskowych.
• Konfiguracja 0-1: Prosty i intuicyjny układ pracy dwupołożeniowej umożliwia jednoznaczne załączanie i wyłączanie odbiorników.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych instalacji elektroenergetycznych. Spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu inżynierowie i projektanci mają pewność, że aparat zachowa parametry izolacyjne oraz wytrzymałość mechaniczną wymaganą w nowoczesnym przemyśle. Posiada również certyfikację CE oraz znaki jakości uznawane na rynkach światowych.

Zastosowanie

Rozłączniki krzywkowe serii P od EATON znajdują wszechstronne zastosowanie w automatyce i elektroenergetyce. Ich uniwersalna konstrukcja pozwala na wykorzystanie ich jako:

• Główne wyłączniki zasilania w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Wyłączniki serwisowe i remontowe montowane bezpośrednio przy maszynach (np. wentylatorach, pompach, przenośnikach).
• Elementy systemów bezpieczeństwa dzięki funkcji SVB (możliwość blokowania w pozycji wyłączonej).
• Łączniki sterownicze w zaawansowanych programach łączeniowych i układach zabezpieczania urządzeń przemysłowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Łącznik P1-25/I2/SVB w obudowie jest przystosowany do montażu natynkowego. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Wpusty kablowe: Należy zastosować odpowiednie dławnice kablowe, aby utrzymać deklarowany stopień ochrony obudowy.
• Przestrzeń serwisową: Zapewnienie swobodnego dostępu do czerwonego pokrętła w celu umożliwienia natychmiastowego odłączenia zasilania w sytuacjach awaryjnych.

FAQ

Czy rozłącznik posiada funkcję blokady na kłódkę?
Tak, model SVB jest wyposażony w blokadę w pozycji otwartej (OFF), co pozwala na zabezpieczenie urządzenia przed przypadkowym załączeniem podczas prac konserwacyjnych.

Czy obudowa jest odporna na warunki zewnętrzne?
Obudowa I2 zapewnia wysoką ochronę, jednak w przypadku ekstremalnych warunków atmosferycznych zaleca się weryfikację stopnia IP i ewentualne zastosowanie dodatkowych osłon.

Czy można go stosować jako wyłącznik awaryjny?
Tak, czerwone pokrętło na żółtym tle jest standardowym oznaczeniem dla elementów sterowania awaryjnego, co czyni ten model idealnym do takich zadań.
