Łącznik krzywkowy 3P, 25A, 13kW, 0-1, pokrętło czerwone, natablicowy, P1-25/EA/SVB P/T | 041097 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON z serii P1-25/EA/SVB to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 25A, co pozwala na bezpieczną pracę w obwodach o mocy do 13 kW przy standardowym napięciu sieciowym. Jako rozłącznik 3-biegunowy (3P), zapewnia pełną izolację wszystkich faz zasilających, co jest kluczowe dla bezpieczeństwa obsługi maszyn.

• Wysoka zdolność łączeniowa: Moc znamionowa 13 kW gwarantuje niezawodność nawet przy rozruchu silników o dużej bezwładności.

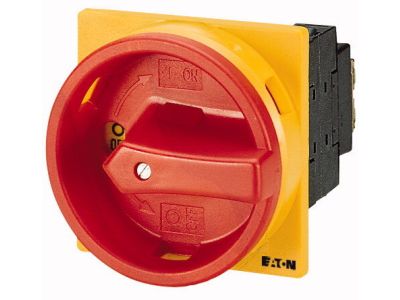

• Wyraźna sygnalizacja: Czerwone pokrętło bezpieczeństwa na żółtym tle pełni funkcję wyłącznika awaryjnego, umożliwiając szybką identyfikację stanu urządzenia.
• Konstrukcja natablicowa: Model przeznaczony do montażu tablicowego (EA), co ułatwia integrację w pulpitach sterowniczych i drzwiach rozdzielnic.
• Trwałość mechaniczna: Seria P charakteryzuje się wyjątkową odpornością na zużycie, co przekłada się na tysiące cykli łączeniowych bez pogorszenia parametrów stykowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych. Spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu inżynierowie i projektanci mają pewność, że komponent zapewnia wymaganą przerwę izolacyjną oraz wytrzymałość na prądy zwarciowe w określonych warunkach pracy. Posiada również certyfikację CE oraz dopuszczenia do stosowania w trudnych warunkach przemysłowych.

Zastosowanie

Rozłączniki krzywkowe serii P znajdują wszechstronne zastosowanie w nowoczesnej automatyce i elektroenergetyce. Ich uniwersalna konstrukcja pozwala na wykorzystanie ich jako:

• Główne wyłączniki zasilania w szafach sterowniczych.
• Wyłączniki serwisowe i remontowe montowane bezpośrednio przy maszynach.
• Elementy systemów bezpieczeństwa (funkcja wyłącznika awaryjnego dzięki czerwono-żółtej kolorystyce).
• Łączniki sterownicze do ręcznego przełączania trybów pracy urządzeń przemysłowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności urządzenia. Podczas instalacji modelu P1-25/EA/SVB należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się styków przy pełnym obciążeniu 25A.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega utlenianiu miedzi.
• Przestrzeń montażowa: Należy zachować odpowiednie odstępy izolacyjne od innych komponentów metalowych wewnątrz obudowy lub tablicy.
• Szczelność: Przy montażu natablicowym należy upewnić się, że uszczelka czołowa przylega prawidłowo, aby zachować deklarowany stopień ochrony IP od strony frontu.

FAQ

1. Czy ten rozłącznik może pełnić funkcję wyłącznika głównego?
Tak, dzięki czerwono-żółtemu pokrętłu i możliwości blokady, model ten idealnie nadaje się do pełnienia funkcji wyłącznika głównego lub awaryjnego w maszynach.

2. Jaki jest stopień ochrony tego urządzenia?
Standardowo rozłączniki EATON serii P montowane natablicowo oferują wysoki stopień ochrony IP65 od strony czołowej, co chroni przed pyłem i strugami wody.

3. Czy urządzenie obsługuje przewody o przekroju 4mm2?
Tak, zaciski urządzenia są przystosowane do przyłączenia przewodów o przekrojach typowych dla prądu 25A, w tym standardowych przewodów 4 mm² oraz 6 mm².
