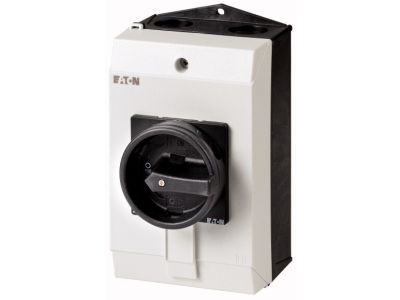

Łącznik krzywkowy 3P, 25A, 13kW, 0-1, pokrętło czarne, w obudowie, P1-25/I2/SVB-SW/HI11 | 207295 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON o oznaczeniu P1-25/I2/SVB-SW/HI11 to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 25 A, co pozwala na bezpieczną pracę przy obciążeniach o mocy do 13 kW (przy napięciu 400V AC-23A). Trójbiegunowa konstrukcja (3P) zapewnia pełne odcięcie zasilania w układach trójfazowych, co jest kluczowe dla bezpieczeństwa obsługi maszyn.

• Wysoka wydajność: Zdolność łączeniowa na poziomie 13 kW pozwala na sterowanie silnikami i innymi odbiornikami o dużej mocy.
• Zintegrowany styk pomocniczy: Wyposażenie w moduł HI11 (1 styk zwierny i 1 styk rozwierny) umożliwia łatwą integrację z układami sterowania i sygnalizacji.
• Solidna obudowa: Produkt dostarczany jest w dedykowanej obudowie izolacyjnej I2, która chroni mechanizm przed wpływem czynników zewnętrznych.
• Ergonomiczne sterowanie: Czarne pokrętło z funkcją blokady w pozycji wyłączonej (SVB-SW) zapewnia intuicyjną obsługę i zgodność z procedurami bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w długofalowej eksploatacji. Łącznik spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu użytkownik ma pewność, że urządzenie zachowuje odpowiednie parametry izolacyjne oraz wytrzymałość elektryczną i mechaniczną wymaganą w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Rozłączniki krzywkowe serii P od firmy EATON znajdują wszechstronne zastosowanie w nowoczesnej automatyce i elektroenergetyce. Model P1-25/I2/SVB-SW/HI11 idealnie sprawdza się jako:

• Główny wyłącznik serwisowy dla maszyn i urządzeń produkcyjnych.
• Rozłącznik bezpieczeństwa w układach wentylacji i klimatyzacji.
• Łącznik sterowniczy w szafach rozdzielczych, umożliwiający bezpieczne odseparowanie obwodów.
• Element zabezpieczający w instalacjach warsztatowych i przemysłowych, gdzie wymagane jest pewne odcięcie zasilania pod obciążeniem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków przy prądzie 25 A.
• Wpusty kablowe: Należy zastosować odpowiednie dławnice kablowe w obudowie I2, aby zachować deklarowany stopień ochrony IP.
• Podłączenie styków pomocniczych: Styki HI11 należy podłączyć zgodnie ze schematem logicznym układu sterowania, dbając o poprawne odizolowanie przewodów sygnałowych.
• Pozycjonowanie: Obudowa pozwala na montaż natynkowy w pionie lub poziomie, zależnie od dostępnej przestrzeni i wygody operatora.

FAQ

Czy pokrętło można zablokować kłódką?
Tak, wersja SVB-SW jest wyposażona w kołnierz blokujący, który umożliwia zabezpieczenie łącznika w pozycji OFF (0) za pomocą kłódek, co jest standardem w procedurach Lockout/Tagout (LOTO).

Jaka jest różnica między tym modelem a standardowym łącznikiem bez obudowy?
Model w obudowie I2 jest kompletnym rozwiązaniem gotowym do montażu natynkowego, chroniącym zaciski przed dotykiem bezpośrednim i zanieczyszczeniami, podczas gdy wersje bez obudowy przeznaczone są do montażu tablicowego lub na szynę DIN wewnątrz rozdzielnic.

Czy urządzenie nadaje się do rozłączania silników?
Tak, kategoria użytkowania AC-23A pozwala na sporadyczne łączenie silników o mocy do 13 kW, co czyni ten produkt idealnym do sterowania napędami w warunkach przemysłowych.
