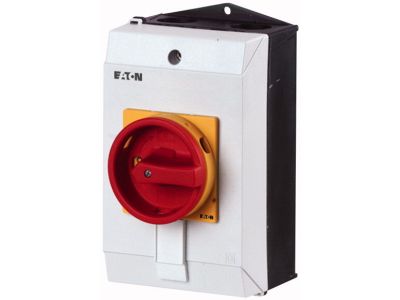

Łącznik krzywkowy 3P, 20A, 6,5kW, 0-1, pokrętło czerwone, w obudowie, T0-2-1/I1/SVB P/T | 207147 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON o oznaczeniu T0-2-1/I1/SVB (SKU: 207147) to wysokiej klasy aparat elektryczny zaprojektowany z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 20A, co pozwala na bezpieczną obsługę odbiorników o mocy do 6,5 kW przy standardowym napięciu sieciowym. Jako łącznik 3-biegunowy (3P), zapewnia pełne odcięcie zasilania w układach trójfazowych, co jest kluczowe dla bezpieczeństwa obsługi maszyn.

• Konstrukcja w obudowie: Produkt dostarczany jest w wytrzymałej obudowie z materiału elektroizolacyjnego, która chroni mechanizm przed czynnikami zewnętrznymi.
• Wyraźna sygnalizacja: Czerwone pokrętło na żółtym tle pełni funkcję wyłącznika bezpieczeństwa (Emergency Stop), co ułatwia szybką identyfikację i reakcję w sytuacjach awaryjnych.
• Trwałość mechaniczna: Modułowy system serii T gwarantuje wysoką odporność na zużycie styków, nawet przy częstym przełączaniu pod obciążeniem.
• Dławice metryczne: Obudowa została wyposażona w otwory pod metryczne dławice kablowe, co znacząco ułatwia wprowadzenie przewodów i zachowanie szczelności.

Zgodność z Normami

Łącznik krzywkowy EATON T0-2-1/I1/SVB został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do pracy jako rozłącznik izolacyjny. Dzięki zastosowaniu materiałów o wysokiej odporności termicznej i elektrycznej, urządzenie posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne.

Zastosowanie

Wszechstronność serii T sprawia, że model ten znajduje zastosowanie w wielu gałęziach przemysłu. Jest idealnym rozwiązaniem jako:

• Główny wyłącznik zasilania: Do mniejszych maszyn i urządzeń warsztatowych o mocy do 6,5 kW.
• Rozłącznik bezpieczeństwa: Montowany bezpośrednio przy silnikach elektrycznych, wentylatorach czy pompach w celu umożliwienia bezpiecznego serwisowania.
• Łącznik sterowniczy: W układach automatyki do ręcznego wymuszania stanów pracy 0-1.
• Zabezpieczenie urządzeń: W rozdzielnicach obiektowych, gdzie wymagane jest lokalne odcięcie energii.

Wskazówki Montażowe

Montaż łącznika w wersji nabudowanej (I1) jest intuicyjny, jednak wymaga przestrzegania zasad sztuki elektroinstalacyjnej:

• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapewni optymalny styk i zapobiegnie przegrzewaniu się zacisków.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, aby uniknąć poluzowania połączenia pod wpływem drgań maszynowych.
• Dławienie kabli: Należy dobrać odpowiedni rozmiar dławic metrycznych, aby zapewnić deklarowany stopień ochrony obudowy i zabezpieczyć wnętrze przed pyłem oraz wilgocią.
• Pozycjonowanie: Obudowa powinna być zamontowana na stabilnym podłożu, zapewniając swobodny dostęp do czerwonego pokrętła dla operatora.

FAQ

1. Czy ten łącznik może pracować jako wyłącznik awaryjny?
Tak, czerwone pokrętło na żółtym tle jest standardowym oznaczeniem dla funkcji zatrzymania awaryjnego, a konstrukcja łącznika umożliwia skuteczne odcięcie zasilania w sytuacjach krytycznych.

2. Jaki jest stopień ochrony obudowy?
Obudowy typu I1 stosowane przez EATON zazwyczaj oferują wysoki stopień ochrony (IP65), co pozwala na pracę w zapylonych halach produkcyjnych oraz miejscach narażonych na zachlapania.

3. Czy urządzenie nadaje się do silników trójfazowych?
Tak, parametry 3P (3-bieguny) oraz moc 6,5 kW pozwalają na bezpośrednie sterowanie standardowymi silnikami indukcyjnymi w tej klasie mocy.
