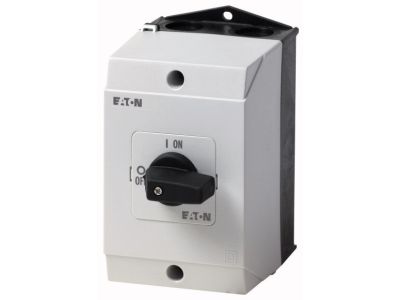

Łącznik krzywkowy 3P, 20A, 6,5kW, 0-1, pokrętło czarne, w obudowie, T0-2-1/I1 | 207081 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON o oznaczeniu T0-2-1/I1 to wysokiej klasy urządzenie elektroinstalacyjne, zaprojektowane z myślą o precyzyjnym sterowaniu obwodami elektrycznymi w wymagających warunkach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P) oraz prądem znamionowym ciągłym wynoszącym 20A, co pozwala na bezpieczną pracę z obciążeniami o mocy do 6,5 kW. Model ten został wyposażony w funkcję łączeniową 0-1 (załącz-wyłącz), realizowaną za pomocą ergonomicznego, czarnego pokrętła.

• Konstrukcja modułowa: System łączników serii T oferuje wyjątkową elastyczność, umożliwiając realizację różnorodnych programów łączeniowych.
• Wykonanie w obudowie: Produkt dostarczany jest w dedykowanej obudowie z materiału elektroizolacyjnego, co zapewnia ochronę przed czynnikami zewnętrznymi i ułatwia montaż natynkowy.
• Wysoka trwałość: Mechanizm krzywkowy gwarantuje długą żywotność mechaniczną i elektryczną, nawet przy częstym przełączaniu pod obciążeniem.
• Dławice metryczne: Obudowa została przystosowana do współpracy z metrycznymi dławicami kablowymi, co zapewnia szczelne i trwałe wprowadzenie przewodów.

Zgodność z Normami

Łącznik krzywkowy T0-2-1/I1 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania izolacyjnego oraz pracy jako rozłącznik główny lub serwisowy. Urządzenie posiada certyfikację CE oraz jest dopuszczone do użytku w instalacjach przemysłowych na terenie całej Unii Europejskiej, gwarantując najwyższy poziom bezpieczeństwa operacyjnego.

Zastosowanie

Dzięki swojej wszechstronności, łącznik EATON T0-2-1/I1 znajduje zastosowanie w wielu obszarach automatyki i elektroenergetyki:

• Sterowanie silnikami: Idealny jako wyłącznik silnikowy dla jednostek o mocy do 6,5 kW.
• Rozdzielnice zasilające: Może pełnić funkcję rozłącznika głównego w mniejszych szafach sterowniczych.
• Systemy HVAC: Wykorzystywany do ręcznego sterowania wentylatorami, pompami oraz nagrzewnicami.
• Zabezpieczanie urządzeń: Skuteczne rozwiązanie do izolowania fragmentów instalacji podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Łącznik w wykonaniu I1 przeznaczony jest do nabudowania (montażu natynkowego). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie przewodów: Należy zachować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków.
• Wpusty kablowe: Zaleca się stosowanie dławic metrycznych o odpowiednim stopniu ochrony IP, aby zachować szczelność obudowy.
• Orientacja: Obudowa powinna być zamontowana na płaskiej powierzchni, co eliminuje naprężenia mechaniczne mogące wpłynąć na pracę pokrętła.
• Przekroje: Należy dobrać przekrój przewodów zasilających adekwatnie do prądu znamionowego 20A i warunków chłodzenia.

FAQ

1. Czy łącznik T0-2-1/I1 może pracować jako wyłącznik awaryjny?
Prezentowany model posiada czarne pokrętło. Zgodnie z normami, funkcję wyłącznika awaryjnego (Emergency Stop) powinny pełnić urządzenia z czerwonym pokrętłem na żółtym tle. Ten model jest dedykowany do standardowych operacji łączeniowych 0-1.

2. Jaki jest stopień ochrony obudowy?
Standardowe obudowy typu I1 dla serii T0 zapewniają wysoki stopień ochrony (zazwyczaj IP65), co chroni wnętrze przed pyłem i strugami wody.

3. Czy urządzenie nadaje się do montażu na szynie DIN?
Ten konkretny model jest w wersji w obudowie do montażu natynkowego. Do montażu na szynie DIN przeznaczone są wykonania do instalowania rozłącznego z odpowiednim adapterem.
