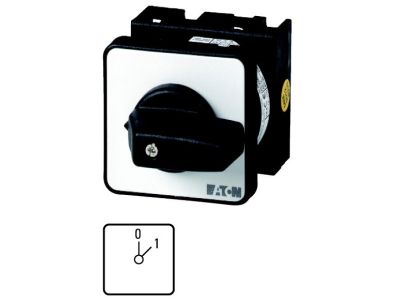

Łącznik krzywkowy 3P, 20A, 6,5kW, 0-1, bez samopowrotu, pokrętło czarne, natablicowy, T0-2-15403/E P/T | 067330 Eaton

Alternatywny kod produktu: T0-2-15403/E

Opis i Kluczowe Cechy

Łącznik krzywkowy serii T0 (symbol 067330) to trójbiegunowy przełącznik 0-1 o znamionowym prądzie ciągłym Iu = 20 A i mocy łączeniowej 6,5 kW. Przeznaczony do montażu natablicowego, wyposażony w czarne pokrętło z tabliczką czołową 0-1. Kąt przełączania 45° oraz mechanizm bez samopowrotu zapewniają stabilne utrzymanie wybranej pozycji. Stopień ochrony przodu IP65 gwarantuje odporność na wilgoć i zapylenie w aplikacjach panelowych.

• Prąd ciągły Iu = 20 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc łączeniowa 6,5 kW: odpowiedni do sterowania odbiornikami o dużej mocy, np. silnikami czy grzałkami.
• Stopień ochrony IP65 z przodu: odporność na kurz i wodę, idealny do paneli operatorskich w trudnych warunkach przemysłowych.
• Konstrukcja 3-biegunowa (3P): umożliwia jednoczesne rozłączanie trzech faz, spełniając wymogi rozłącznika izolacyjnego.
• Kąt przełączania 45° z tabliczką 0-1 i bez samopowrotu: wyraźna wizualizacja pozycji oraz pewne utrzymanie stanu załączenia lub wyłączenia.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Posiada również oznaczenie rozłącznika izolacyjnego zgodnego z IEC/EN 60947-3. Produkt opatrzony certyfikatem CE.

Zastosowanie

Dzięki parametrom prądowym i budowie łącznik krzywkowy sprawdza się w roli głównego wyłącznika oraz rozłącznika izolacyjnego w szafach sterowniczych i maszynach.

• Rozłącznik izolacyjny w rozdzielnicach przemysłowych i szafach sterowniczych.
• Przełącznik główny maszyn i urządzeń – bezpieczne odcięcie napięcia przy konserwacji.
• Sterowanie silnikami trójfazowymi o mocy do 6,5 kW (np. wentylatory, pompy).
• Przełącznik trybów pracy w automatyce budynkowej (np. oświetlenie awaryjne, ogrzewanie).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu natablicowego – mocowany w wycięciu panelu. Zaciski śrubowe pozwalają na przyłączenie przewodów o przekroju dobranym do prądu 20 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy łącznik jest podświetlany? W tej wersji nie ma podświetlenia – pokrętło jest czarne, a oznaczenia pozycji 0-1 naniesione na tabliczce czołowej.
• Jaki stopień ochrony ma cały łącznik? Producent podaje stopień ochrony IP65 wyłącznie z przodu (strona czołowa). Tył urządzenia po zamontowaniu w szafie wymaga dodatkowej ochrony zgodnie z warunkami instalacji.
• Czy przełącznik ma funkcję samopowrotu (sprężynową)? Nie, jest to wersja bez samopowrotu – po ręcznym ustawieniu w pozycję 0 lub 1 łącznik pozostaje w tej pozycji, dopóki nie zostanie ponownie przestawiony.
