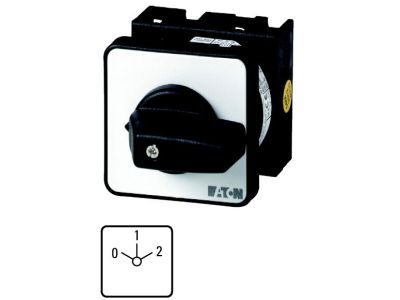

Łącznik krzywkowy 3P, 20A, 6,5kW, 0-1-2, pokrętło czarne,natablicowy, T0-4-8440/E P/T | 041222 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON o oznaczeniu T0-4-8440/E to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu obwodami w instalacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 20A, co pozwala na bezpieczną pracę przy obciążeniach rezystancyjnych i indukcyjnych. Dzięki mocy znamionowej 6,5 kW przy standardowym napięciu sieciowym, łącznik ten idealnie sprawdza się w sterowaniu silnikami oraz innymi odbiornikami energii o znacznej mocy.

• Konfiguracja 3-biegunowa (3P): Zapewnia pełne rozłączanie trzech faz, co jest kluczowe dla bezpieczeństwa i integralności systemów trójfazowych.
• Funkcja przełączania 0-1-2: Umożliwia wybór między dwoma niezależnymi stanami pracy oraz pozycją zerową (wyłączoną), co jest niezbędne w układach nawrotnych lub systemach zasilania rezerwowego.
• Modułowa konstrukcja: Seria T od EATON bazuje na elastycznym systemie modułowym, co gwarantuje wysoką trwałość mechaniczną i elektryczną.
• Estetyczne czarne pokrętło: Ergonomiczny uchwyt zapewnia pewny chwyt i precyzyjne przełączanie nawet w trudnych warunkach warsztatowych.
• Montaż natablicowy (E): Przeznaczony do bezpośredniego montażu w otworach tablic rozdzielczych, co optymalizuje miejsce wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych aplikacjach. Łącznik spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu użytkownik ma pewność, że urządzenie zachowuje odpowiednie parametry izolacyjne oraz zdolność do bezpiecznego przerywania prądów roboczych i przeciążeniowych. Stopień ochrony od strony czołowej zapewnia odporność na pył i wilgoć, co jest kluczowe w środowisku przemysłowym.

Zastosowanie

Wszechstronność łącznika T0-4-8440/E sprawia, że znajduje on zastosowanie w wielu gałęziach przemysłu:

• Sterowanie napędami: Jako przełącznik kierunku obrotów lub przełącznik prędkości w maszynach produkcyjnych.
• Automatyka budynkowa: Przełączanie trybów pracy systemów wentylacji, klimatyzacji (HVAC) oraz pomp.
• Rozdzielnice główne i sterownicze: Jako element wyboru źródła zasilania lub sekcji odbiorczych.
• Zabezpieczanie urządzeń: Możliwość wykorzystania jako rozłącznik serwisowy zapewniający bezpieczną przerwę izolacyjną podczas prac konserwacyjnych.

Wskazówki Montażowe

Instalacja łącznika powinna być przeprowadzona przez wykwalifikowany personel. Podczas montażu natablicowego należy zwrócić uwagę na odpowiednie przygotowanie otworu montażowego zgodnie z dokumentacją techniczną producenta. Przewody o przekroju dostosowanym do prądu 20A powinny być zakończone tulejkami zaciskowymi, co zapobiega utlenianiu się miedzi i zwiększa powierzchnię styku. Należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków na skutek zbyt małego docisku lub uszkodzenia gwintów przy zbyt dużej sile.

FAQ

• Czy łącznik posiada pozycję wyłączoną? Tak, funkcja 0-1-2 zawiera pozycję środkową '0', która całkowicie rozłącza obwody wyjściowe.
• Jaki jest stopień ochrony tego modelu? Standardowo łączniki EATON w wykonaniu do wbudowania (E) posiadają stopień ochrony IP65 od strony czołowej, co chroni przed strumieniem wody i pyłem.
• Czy można go stosować do silników o mocy powyżej 6,5kW? Nie zaleca się przekraczania mocy znamionowej 6,5kW dla kategorii użytkowania AC-3/AC-23A, aby uniknąć przedwczesnego zużycia styków.
• Czy produkt zawiera dławice? Model w wykonaniu natablicowym (E) montowany jest w otworze tablicy; dławice kablowe są domeną wykonań w obudowach (I1, I2 itd.).
