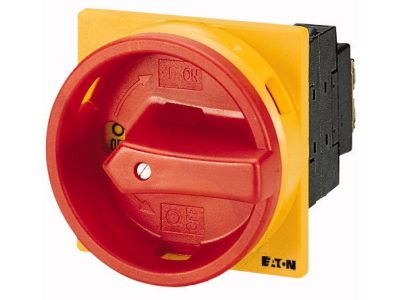

Łącznik krzywkowy 3P, 20A, 6.5 kW, 0-1, pokrętło czerwone, natablicowy, T0-2-15679/EA/SVB P/T | 081588 Eaton

Alternatywny kod produktu: T0-2-15679/EA/SVB

Opis i Kluczowe Cechy

Łącznik krzywkowy 3-biegunowy, natablicowy, oznaczony symbolem 081588 (T0-2-15679/EA/SVB P/T), przeznaczony do pracy jako wyłącznik główny, serwisowy lub awaryjny. Dzięki znamionowemu prądowi ciągłemu Iu = 20 A zapewnia bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu. Moc znamionowa 5,5 kW w kategorii AC-23A przy 400 V umożliwia sterowanie silnikami i odbiornikami indukcyjnymi. Urządzenie zajmuje 2 moduły (36 mm) na szynie TH35, a stopień ochrony IP65 od strony przedniej pozwala na montaż w trudnych warunkach przemysłowych.

• Prąd ciągły Iu = 20 A: Umożliwia niezawodną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa AC-23A 5,5 kW/400 V: Odpowiedni do łączenia i odłączania silników oraz odbiorników o charakterze indukcyjnym.
• Stopień ochrony IP65 (przód): Odporność na wnikanie pyłu i strug wody, gwarantująca trwałość w wilgotnym i zapylonym otoczeniu.
• Blokada w położeniu 0 (Wył.): Możliwość zamknięcia kłódką – kluczowe dla bezpieczeństwa podczas konserwacji i prac serwisowych.
• Czerwone pokrętło z żółtym pierścieniem: Wyraźne oznaczenie funkcji wyłączania awaryjnego zgodnie z wymogami ergonomii i norm bezpieczeństwa.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947 (w tym część 3 – rozłącznik izolacyjny), VDE 0660, IEC/EN 60204 oraz posiada certyfikaty CSA i UL. Potwierdza to bezpieczeństwo użytkowania w instalacjach przemysłowych i maszynowych na rynku europejskim i poza nim.

Zastosowanie

Łącznik krzywkowy T0-2-15679/EA/SVB P/T sprawdza się wszędzie tam, gdzie wymagane jest ręczne, bezpieczne odłączanie napięcia. Jego konstrukcja i parametry predysponują go do roli wyłącznika głównego, serwisowego oraz awaryjnego.

• Wyłącznik główny w szafach sterowniczych i rozdzielnicach – odcinanie zasilania całej maszyny lub linii produkcyjnej.
• Wyłącznik serwisowy (naprawczy) – bezpieczne odłączenie napięcia podczas konserwacji i wymiany podzespołów.
• Funkcja wyłączania awaryjnego – czerwone pokrętło z żółtym pierścieniem i blokada w pozycji 0 zapewniają zgodność z wymogami bezpieczeństwa.
• Odłączanie silników i odbiorników 3-fazowych w kategorii AC-23A – sterowanie bezpośrednie o prądzie do 20 A.

Wskazówki Montażowe

Montaż oraz wszelkie czynności przyłączania i demontażu mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Łącznik przeznaczony jest do montażu natablicowego (mocowanie za pomocą uchwytu) lub na szynie TH35. Przekrój przewodów dobierz do prądu 20 A i warunków chłodzenia. Momenty dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź działanie blokady w położeniu 0.

FAQ

• Czy łącznik ma podświetlenie / lampkę sygnalizacyjną? Nie, w tym modelu nie przewidziano podświetlenia. Stan załączenia / wyłączenia odczytuje się bezpośrednio z położenia pokrętła (0 = OFF, 1 = ON).
• Jaki stopień ochrony ma cała obudowa? Czy można montować go na zewnątrz? Przód łącznika posiada stopień ochrony IP65 – odporny na kurz i strugi wody. Tył (część stykowa) po zamontowaniu w rozdzielnicy wymaga zachowania obudowy o odpowiednim IP. Montaż na zewnątrz jest możliwy w szczelnej szafie.
• Jaką funkcję pełni żółty pierścień blokujący? Żółty pierścień umożliwia założenie kłódki w położeniu 0 (Wył.), co blokuje pokrętło przed przypadkowym załączeniem. Jest to wymagane dla wyłączników serwisowych i awaryjnych.
