Łącznik krzywkowy 3P, 160A, 55kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, T6-3-8212/E/HI12 P/T | 214781 Eaton

Alternatywny kod produktu: T6-3-8212/E/HI12

Opis i Kluczowe Cechy

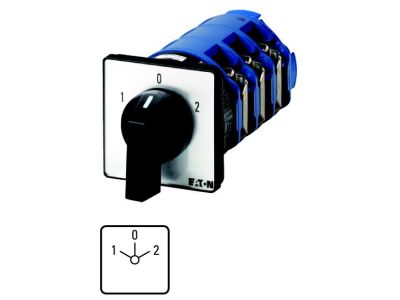

Łącznik krzywkowy 3P o symbolu 214781 to przełącznik sterowniczy przeznaczony do montażu natablicowego. Charakteryzuje się prądem ciągłym Iu = 150 A, co pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Moc znamionowa AC-23A wynosi 75 kW przy 400 V, dzięki czemu nadaje się do łączenia silników i odbiorników o wysokim prądzie rozruchowym. Stopień ochrony przodu IP65 zapewnia odporność na wnikanie pyłu i strugi wody, co czyni go odpowiednim do trudnych warunków przemysłowych.

• Prąd ciągły Iu = 150 A: Umożliwia bezpieczne przewodzenie dużych prądów bez ryzyka przegrzania, zapewniając długą żywotność.
• Moc znamionowa AC-23A (400 V) – 75 kW: Odpowiedni do sterowania silnikami i odbiornikami o wysokim prądzie rozruchowym, zgodny z wymaganiami kategorii AC-23A.
• Stopień ochrony przodu IP65: Chroni przed pyłem i strugami wody, umożliwiając pracę w zapylonych i wilgotnych środowiskach.
• 3 bieguny (3P) z pozycjami 1-0-2, bez samopowrotu: Umożliwia przełączanie między dwoma obwodami z wyraźną pozycją wyłączenia, a brak samopowrotu zapewnia stabilne zatrzymanie w każdej pozycji.
• Kąt przełączania 60° i czarne pokrętło z tabliczką czołową 1-0-2: Zapewnia wyraźną identyfikację pozycji i łatwą obsługę, a tabliczka ułatwia oznaczenie.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660 oraz IEC/EN 60204. Ponadto jest skonstruowany jako rozłącznik izolacyjny zgodnie z normą IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego odłączania napięcia.

Zastosowanie

Łącznik krzywkowy 214781 znajduje zastosowanie w przemyśle i automatyce budynkowej, gdzie wymagane jest ręczne przełączanie obwodów z wysokim prądem.

• Rozłączanie izolacyjne maszyn i urządzeń – zapewnia bezpieczne odcięcie napięcia zgodnie z normą IEC/EN 60947-3.
• Sterowanie silnikami w układach przełączania gwiazda/trójkąt lub zmiany kierunku obrotów (przy odpowiednim okablowaniu).
• Przełączanie między dwoma źródłami zasilania (np. sieć/agregat) z wyraźną pozycją 0.
• Jako główny wyłącznik w szafach sterowniczych – umożliwia bezpieczne wyłączenie całej instalacji.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Łącznik przeznaczony jest do montażu natablicowego na płycie czołowej (nie na szynie DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przewody łączyć za pomocą zacisków śrubowych, dobierając przekrój do prądu 150 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Nie przekraczać parametrów znamionowych.

FAQ

• Jaki jest stopień ochrony tego łącznika? Stopień ochrony przodu wynosi IP65, co oznacza odporność na wnikanie pyłu i strugi wody. Tylna część (pod tabliczką) ma standardowy stopień ochrony dla montażu natablicowego (zazwyczaj IP20).
• Czy łącznik jest podświetlany? Nie, w danych nie ma informacji o podświetleniu. Pokrętło jest czarne, bez elementów świetlnych.
• Czy można go używać jako rozłącznika izolacyjnego? Tak, zgodnie z normą IEC/EN 60947-3 jest skonstruowany jako rozłącznik izolacyjny, co potwierdza jego zdolność do bezpiecznego odłączania napięcia.
