Łącznik krzywkowy 3P, 10A, 3kW, 1-3, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-5-8270/EZ P/T | 046124 Eaton

Alternatywny kod produktu: TM-5-8270/EZ

Opis i Kluczowe Cechy

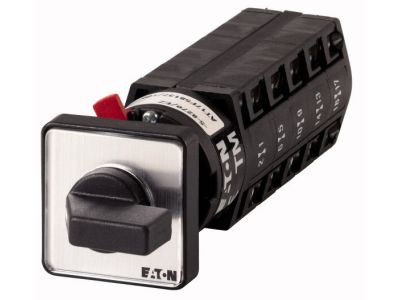

Łącznik krzywkowy TM‑5‑8270/EZ P/T (symbol 046124) to 3‑biegunowy przełącznik zakresowy o prądzie znamionowym ciągłym Iu = 10 A i mocy 3 kW. Wyposażony w czarne pokrętło z tabliczką czołową oznaczającą pozycje 1‑3, przeznaczony do wbudowania w otwór o średnicy 22,3 mm. Dzięki 3‑stopniowej regulacji (kąt przełączania 60°) i brakowi samopowrotu idealnie nadaje się do trwałego wyboru trybu pracy w układach sterowania. Stopień ochrony przodu IP65 zapewnia odporność na pył i wilgoć w warunkach przemysłowych.

• 3‑biegunowy (3P): Jednoczesne przełączanie trzech faz, co upraszcza konstrukcję obwodów zasilania i sterowania.
• Prąd znamionowy ciągły 10 A (Iu): Bezpieczna praca w obwodach o obciążeniu do 10 A bez ryzyka przegrzania styków.
• 3‑stopniowa regulacja (1‑3) bez samopowrotu: Trzy ustalone pozycje przełączania (bez pozycji 0), które pozostają w wybranej konfiguracji – idealne do wyboru zakresów.
• Montaż w otworze 22,3 mm (centralny): Łatwy i szybki montaż w panelach sterowniczych, szafach i pulpitach operatorskich.
• Stopień ochrony przód IP65: Odporność na wnikanie pyłu i strugi wody – sprawdzi się w środowiskach narażonych na zabrudzenia i wilgoć.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947 (w tym IEC/EN 60947‑5‑1 dla łączników pomocniczych) oraz posiada certyfikaty VDE 0660, CSA i UL. Gwarantuje to wysoką jakość wykonania i bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Łącznik krzywkowy TM‑5‑8270/EZ P/T znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna, ręczna zmiana konfiguracji obwodów bez samoczynnego powrotu. Dzięki trzem pozycjom przełączania i brakowi pozycji wyłączenia nadaje się szczególnie do selekcji zakresów pracy.

• Przełączanie zakresów napięć lub obciążeń w maszynach i urządzeniach produkcyjnych.
• Wybór trybu pracy (np. ręczny/automatyczny) w szafach sterowniczych i pulpitach operatorskich.
• Sterowanie odbiornikami trójfazowymi (w połączeniu ze stycznikami lub przekaźnikami) – bez pośredniego wyłączania zasilania (brak pozycji 0).
• Zastosowanie w automatyce budynkowej i przemyśle jako przełącznik zakresowy w obwodach sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm (mocowanie centralne). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 10 A. Nie używać jako wyłącznika odcinającego zasilanie – łącznik nie posiada pozycji 0 (wył.).

FAQ

• Czy łącznik jest podświetlany? Nie, łącznik nie posiada podświetlenia – informacja o pozycji odczytywana jest z tabliczki czołowej (1‑3) oraz położenia pokrętła.
• Jaki jest stopień ochrony? Z przodu IP65 – pyłoszczelny i odporny na strugi wody. Tył łącznika (część montowana wewnątrz szafy) nie jest objęty tą normą i wymaga ochrony zgodnie z warunkami instalacji.
• Czy łącznik ma pozycję wyłączenia (0)? Nie – przełącznik pracuje w trybie 3‑stopniowym bez pozycji 0. Po obróceniu pokrętła wybiera się jedną z trzech pozycji (1, 2, 3), które pozostają stabilne bez samopowrotu. Nie służy do odłączania zasilania.
