Łącznik krzywkowy 3P, 10A, 3kW, 1-0-2, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-3-8212/EZ P/T | 045491 Eaton

Alternatywny kod produktu: TM-3-8212/EZ

Opis i Kluczowe Cechy

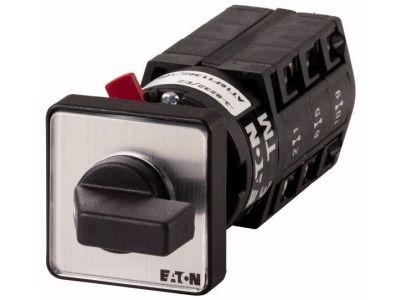

Łącznik krzywkowy TM-3-8212/EZ P/T (symbol 045491) to 3‑biegunowy przełącznik obrotowy o prądzie ciągłym Iu = 10 A i mocy znamionowej 3 kW w kategorii AC-23A (400 V). Przeznaczony do wbudowania w otwór o średnicy 22,3 mm, wyposażony w czarne pokrętło z tabliczką czołową oznaczoną 1‑0‑2. Posiada 6 zestyków, kąt przełączania 60° oraz stopień ochrony IP65 z przodu. Montowany za pomocą centralnego mocowania, bez funkcji samopowrotu – wymaga ręcznego ustawienia wybranej pozycji.

• Prąd ciągły Iu = 10 A: bezpieczna praca w obwodach o obciążeniu do 10 A bez ryzyka przegrzania styków.
• Moc znamionowa 3 kW (AC-23A, 400 V): umożliwia bezpośrednie sterowanie trójfazowymi silnikami o mocy do 3 kW.
• 3 bieguny z pozycjami 1‑0‑2: przełączanie trzech faz oraz centralna pozycja wyłączenia – funkcjonalność wyłącznika głównego.
• Brak samopowrotu (blokada ręczna): ustawiona pozycja utrzymuje się do momentu ręcznej zmiany, co zwiększa bezpieczeństwo obsługi.
• Stopień ochrony IP65 z przodu: odporność na kurz i wilgoć w trudnych warunkach przemysłowych – idealny do szaf sterowniczych i paneli operatorskich.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, łatwy montaż i demontaż.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947 (w tym IEC/EN 60947-5-1 dla przełączników pomocniczych), VDE 0660, CSA oraz UL. Posiada oznaczenie CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki trójbiegunowej konstrukcji, mocy 3 kW i pozycjom 1‑0‑2 łącznik sprawdzi się w szerokim zakresie aplikacji przemysłowych i budynkowych.

• Sterowanie silnikami trójfazowymi w maszynach i urządzeniach produkcyjnych.
• Przełączanie źródeł zasilania w układach rezerwowych (sieć/generator).
• Funkcja wyłącznika głównego w rozdzielnicach i szafach sterowniczych z panelem dostępowym.
• Zmiana trybów pracy w automatyce budynkowej (np. oświetlenie, wentylacja, ogrzewanie/chłodzenie).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Produkt przeznaczony do wbudowania w otwór o średnicy 22,3 mm, mocowany centralną nakrętką. Przekrój przewodów należy dobrać do prądu 10 A, a zaciski śrubowe dokręcić momentem zgodnym z dokumentacją producenta. Nie przekraczać parametrów znamionowych.

FAQ

• Czy łącznik jest podświetlany? Nie, produkt nie posiada wbudowanego podświetlenia – sygnalizacja pozycji odbywa się wyłącznie przez oznaczenie na tabliczce czołowej.
• Jaki jest stopień ochrony? IP65 dotyczy tylko przedniej strony obudowy (tarczy czołowej), pozostałe elementy są chronione zgodnie z warunkami montażu wewnątrz szafy/puszki.
• Czy przełącznik ma samopowrót? Nie, jest to wersja bez samopowrotu – wybrana pozycja (1, 0 lub 2) utrzymuje się mechanicznie do momentu ręcznej zmiany. Idealne do zastosowań wymagających stałego ustawienia.
