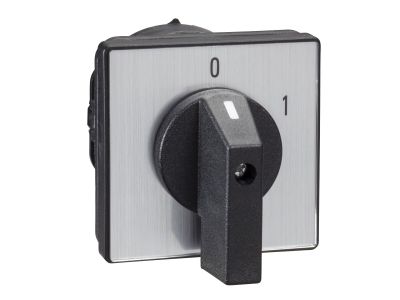

Łącznik krzywkowy 32 AMP | K30C003HP Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzywkowy o symbolu K30C003HP to urządzenie przeznaczone do ręcznego załączania i wyłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 32 A pozwala na bezpieczne rozłączanie odbiorników o znacznym poborze mocy, minimalizując ryzyko zwarć i przegrzania styków. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 32 A: umożliwia sterowanie obwodami o dużym obciążeniu, zapewniając trwałość i bezpieczeństwo pracy instalacji.
• Konstrukcja krzywkowa: gwarantuje wyraźne położenie przełącznika i pewne rozłączenie styków, co zwiększa niezawodność w zastosowaniach przemysłowych.
• Kompaktowa obudowa: ułatwia zabudowę w rozdzielnicach o ograniczonej przestrzeni – przeznaczona do montażu na szynie DIN TH35.
• Brak elementów podświetlanych: łącznik nie wymaga dodatkowego zasilania do sygnalizacji, co upraszcza instalację i zmniejsza liczbę potencjalnych awarii.
• Uniwersalne zastosowanie: nadaje się zarówno do pracy w charakterze wyłącznika głównego, jak i przełącznika trybów w maszynach i urządzeniach.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi normami bezpieczeństwa. Urządzenie jest przeznaczone do pracy w standardowych warunkach środowiskowych typowych dla rozdzielnic elektrycznych.

Zastosowanie

Łącznik krzywkowy K30C003HP sprawdza się wszędzie tam, gdzie wymagane jest ręczne odłączanie napięcia w obwodach o prądzie do 32 A. Dzięki solidnej budowie znajduje zastosowanie zarówno w instalacjach budynkowych, jak i przemysłowych.

• Jako łącznik główny w rozdzielnicach elektrycznych – umożliwia odcięcie zasilania całej instalacji lub jej sekcji.
• Do przełączania trybów pracy maszyn (np. tryb automatyczny / ręczny) w szafach sterowniczych.
• W obwodach sterowania i sygnalizacji – do wyboru obwodu oświetlenia, ogrzewania lub wentylacji.
• Jako zabezpieczenie przed nieuprawnionym włączeniem – w pozycji wyłączonej blokada mechaniczna uniemożliwia przypadkowe załączenie.

Wskazówki Montażowe

Montaż i serwis urządzenia mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu. Łącznik jest przystosowany do montażu na szynie DIN TH35 (35 mm). Przekrój przyłączanych przewodów należy dobrać zgodnie z normami (zależny od prądu 32 A). Momenty dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów – patrz dokumentacja techniczna producenta. Po zakończeniu montażu sprawdź poprawność połączeń i działanie mechanizmu przełącznika.

FAQ

• Czy łącznik ma wbudowane podświetlenie LED? W dostępnych danych nie ma informacji o podświetleniu. Urządzenie dostarczane jest jako łącznik bez elementów świetlnych.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia IP. W standardowych warunkach montażu wewnątrz rozdzielnicy należy przyjąć ochronę IP20 dla części przedniej – wymagany stopień ochrony całej rozdzielnicy może być wyższy w zależności od środowiska.
• Jaki tryb pracy styku – chwilowy czy podtrzymany? Łącznik krzywkowy utrzymuje ustawioną pozycję (podtrzymany). Brak szczegółowych danych o typie styków (np. zwierne/rozłączne) – zaleca się sprawdzenie schematu połączeń w dokumentacji technicznej.
