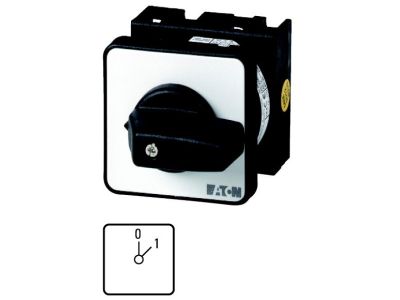

Łącznik krzywkowy 2P, 20A, 6,5kW, 0-1, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-1-15402/EZ P/T | 055465 Eaton

Alternatywny kod produktu: T0-1-15402/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy 2-biegunowy (2P) o znamionowym prądzie ciągłym Iu = 20 A i mocy 6,5 kW, z czarnym pokrętłem i tabliczką czołową 0-1, przeznaczony do wbudowania w otwór o średnicy 22,3 mm. Symbol katalogowy: 055465 (T0-1-15402/EZ P/T). Dzięki stopniowi ochrony przodu IP65 i bezsamopowrotnemu mechanizmowi (kąt przełączania 45°) zapewnia pewne rozłączanie izolacyjne w trudnych warunkach przemysłowych.

• Znamionowy prąd ciągły Iu = 20 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – odpowiedni do zasilania odbiorników dużej mocy.
• Moc znamionowa 6,5 kW: Przystosowany do sterowania i rozłączania urządzeń o podwyższonej mocy, co ułatwia integrację w instalacjach przemysłowych.
• Stopień ochrony przodu IP65: Pyłoszczelny i odporny na strugi wody – idealny do montażu w szafach sterowniczych na zewnątrz pomieszczeń lub w strefach o podwyższonej wilgotności.
• Bez samopowrotu (przebieg bistabilny): Łącznik pozostaje w wybranej pozycji (0 lub 1), co gwarantuje jednoznaczny stan rozłączenia/załączenia – kluczowe w aplikacjach rozłącznika izolacyjnego.
• Kąt przełączania 45° i czytelna tabliczka czołowa 0-1: Wyraźna zmiana położenia i intuicyjna identyfikacja stanu, co zwiększa bezpieczeństwo obsługi.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest zgodny z IEC/EN 60947-3 jako rozłącznik izolacyjny, co potwierdza jego przydatność w obwodach wymagających bezpiecznego odłączenia napięcia.

Zastosowanie

Dzięki parametrom 20 A / 6,5 kW, stopniowi IP65 i bistabilnemu mechanizmowi, łącznik krzywkowy sprawdza się w szeregu aplikacji przemysłowych i budynkowych:

• Jako rozłącznik izolacyjny zgodny z IEC/EN 60947-3 – umożliwia bezpieczne odcięcie zasilania w celu konserwacji serwisowej.
• Sterowanie i załączanie silników elektrycznych oraz odbiorników dużej mocy – pracuje stabilnie przy obciążeniu do 6,5 kW.
• Główny wyłącznik w szafach sterowniczych i rozdzielnicach przemysłowych – odporny na zabrudzenia i wilgoć (IP65 od frontu).
• Zastosowanie w automatyce budynkowej jako przełącznik trybu pracy (np. oświetlenie awaryjne, klimatyzacja) – wyraźna pozycja 0/1 ułatwia eksploatację.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm (mocowanie centralne). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do znamionowego prądu ciągłego 20 A. Po montażu sprawdzić działanie mechanizmu przełączania oraz oznakowanie pozycji.

FAQ

• Czy łącznik jest podświetlany? Nie. Łącznik nie posiada podświetlenia – pracuje jako przełącznik bistabilny z wyraźną pozycją 0-1. Do sygnalizacji stanu można zastosować dodatkową lampkę w obwodzie.
• Jaki jest stopień ochrony łącznika? Przód łącznika ma stopień ochrony IP65 (pyłoszczelność i ochrona przed strugami wody). Tył urządzenia – w standardzie dla aparatury modułowej – nie jest objęty tym stopniem, dlatego należy chronić go przed wilgocią w szafie rozdzielczej.
• Czy łącznik nadaje się do pracy jako rozłącznik izolacyjny? Tak. Jest zgodny z normą IEC/EN 60947-3 dla rozłączników izolacyjnych. Przy prądzie 20 A i mocy 6,5 kW zapewnia bezpieczne odcięcie zasilania w stanach remontowych i serwisowych.
