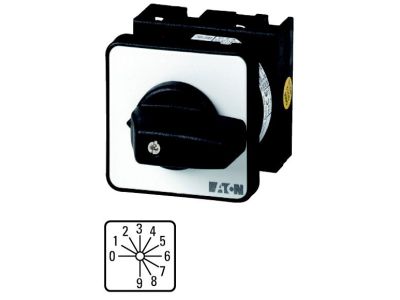

Łącznik krzywkowy 2P, 20A, 6.5 kW, 0-9, bez samopowrotu, pokrętło czarne, natablicowy, T0-4-15602/E P/T | 029368 Eaton

Alternatywny kod produktu: T0-4-15602/E

Opis i Kluczowe Cechy

Łącznik krzywkowy 2P o znamionowym prądzie ciągłym 20 A i mocy 6.5 kW, z czarnym pokrętłem i tabliczką czołową z oznaczeniami 0-9. Urządzenie oferuje funkcję przełączania w binarnym kodzie BCD (10 pozycji 0-9) z kątem przełączania 30° i przebiegiem bez samopowrotu. Posiada 8 zestyków (4 zespoły montażowe) oraz stopień ochrony przodu IP65, co umożliwia montaż natablicowy w warunkach narażonych na wilgoć i pył.

• Znamionowy prąd ciągły Iu = 20 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc 6.5 kW: Umożliwia bezpośrednie przełączanie odbiorników o wysokiej mocy przy odpowiednim napięciu.
• Binarny kod BCD 0-9 (10 pozycji): Umożliwia precyzyjne wybieranie wartości cyfrowych w systemach sterowania, idealny do kodowania ustawień.
• Stopień ochrony przodu IP65: Odporność na pył i strumienie wody – montaż natablicowy bez obaw o zabrudzenia czy zachlapanie.
• Przebieg łączenia bez samopowrotu: Po ustawieniu pozycji łącznik pozostaje w niej do ręcznej zmiany, co zapewnia stabilność konfiguracji.
• Zaciski śrubowe: Solidne i niezawodne połączenie przewodów o odpowiednim przekroju, łatwe w montażu.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest również zgodny z wymaganiami dla rozłączników izolacyjnych według IEC/EN 60947-3. Posiada certyfikację CE.

Zastosowanie

Łącznik krzywkowy z binarnym kodem BCD znajduje zastosowanie wszędzie tam, gdzie wymagane jest cyfrowe wybieranie wartości, sterowanie sekwencyjne lub konfiguracja ustawień maszyn i urządzeń.

• Sterowanie odbiornikami w szafach sterowniczych – wybór zakresów pracy, prędkości, trybów.
• Impulsy do styczników/przekaźników/PLC – kodowanie sygnałów cyfrowych.
• Sygnalizacja pozycji w systemach automatyki budynkowej i przemysłowej.
• Zastosowanie jako rozłącznik izolacyjny zgodny z IEC/EN 60947-3 w obwodach o odpowiednim napięciu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu natablicowego (panele czołowe). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Podłączenie przewodów należy wykonać za pomocą zacisków śrubowych, dobierając przekrój przewodu do prądu znamionowego 20 A. Moment dokręcania śrub stosować zgodnie z dokumentacją producenta.

FAQ

• Czy łącznik posiada podświetlenie? Nie, łącznik krzywkowy T0-4-15602/E nie jest wyposażony w podświetlenie – oznaczenia na tabliczce czołowej są widoczne przy oświetleniu zewnętrznym.
• Jaki jest stopień ochrony? Stopień ochrony przodu wynosi IP65 – część czołowa jest pyłoszczelna i chroniona przed strumieniami wody (montaż natablicowy). Tył obudowy nie jest chroniony w takim stopniu – należy go zabezpieczyć przed wilgocią.
• Jaki jest tryb pracy styku – samopowrót czy bez samopowrotu? Łącznik ma przebieg łączenia bez samopowrotu. Oznacza to, że po ręcznym ustawieniu pozycji (np. 5) pozostaje w niej do ponownej zmiany, co jest typowe dla łączników krzywkowych kodujących.
