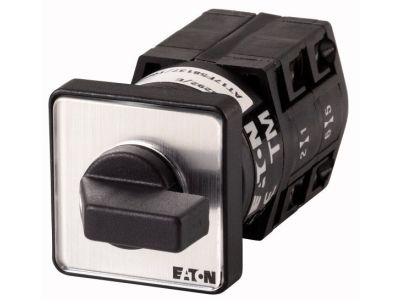

Łącznik krzywkowy 2P, 10A, 3kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, TM-2-8211/E | 098607 Eaton

Alternatywny kod produktu: TM-2-8211/E

Opis i Kluczowe Cechy

Łącznik krzywkowy TM-2-8211/E (symbol 098607) to trójpozycyjny przełącznik 2-biegunowy (2P) o prądzie ciągłym Iu = 10 A i mocy znamionowej 3 kW (AC-23A, 400 V). Przeznaczony do montażu natablicowego, wyposażony w czarne pokrętło z tabliczką czołową 1-0-2. Kąt przełączania wynosi 60°, a mechanizm bez samopowrotu utrzymuje wybraną pozycję. Stopień ochrony IP65 od frontu gwarantuje odporność na kurz i wilgoć w trudnych warunkach przemysłowych. Łącznik posiada 4 zestawy styków oraz zaciski śrubowe dla pewnego połączenia przewodów.

• Prąd ciągły Iu = 10 A: bezpieczna praca w obwodach sterowniczych i silnikowych bez ryzyka przeciążenia styków.
• Moc znamionowa 3 kW (AC-23A, 400 V): dedykowany do łączenia obwodów silników i odbiorników indukcyjnych.
• Trójpozycyjny przełącznik 1-0-2: umożliwia wybór trzech stanów – wyłączenie oraz dwie ścieżki sterowania (np. lewo/prawo, góra/dół).
• Bez samopowrotu (tryb zatrzaskowy): przełącznik utrzymuje wybraną pozycję do momentu ręcznej zmiany – zwiększa bezpieczeństwo w aplikacjach wymagających stałego ustawienia.
• Stopień ochrony IP65 (przód): odporność na pyły i strumienie wody – idealny do montażu na frontowych płytach maszyn i rozdzielnic.
• Montaż natablicowy: szybki i pewny montaż w wycięciu płyty czołowej, typowy dla pulpitów sterowniczych.

Zgodność z Normami

Łącznik krzywkowy TM-2-8211/E spełnia wymagania norm IEC/EN 60947 oraz IEC/EN 60947-5-1, a także posiada certyfikację VDE 0660, CSA i UL. Potwierdza to zgodność z europejskimi i międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Łącznik krzywkowy sprawdza się w układach sterowania maszynami i urządzeniami przemysłowymi, gdzie wymagane jest ręczne przełączanie obwodów.

• Sterowanie silnikami elektrycznymi (kierunek obrotów) w maszynach produkcyjnych.
• Przełączanie obwodów zasilania w rozdzielnicach i pulpitach sterowniczych.
• Obwody sygnalizacji i automatyki budynkowej (np. przełączanie trybów pracy).
• Aplikacje wymagające wyraźnego rozróżnienia stanów ON/OFF w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po wcześniejszym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu natablicowego – należy je osadzić w odpowiednim wycięciu na płycie czołowej zgodnie z instrukcją producenta. Połączeń przewodów dokonuje się za pomocą zacisków śrubowych; przekrój przewodów dobrać do prądu znamionowego 10 A. Przed uruchomieniem sprawdzić poprawność połączeń i dokręcenie zacisków.

FAQ

• Czy łącznik ma podświetlenie? W danych produktu nie przewidziano opcji podświetlenia – pokrętło jest czarne, bez elementów świetlnych.
• Jaki stopień ochrony ma łącznik? Stopień ochrony to IP65 od frontu – zapewnia odporność na kurz i strugi wody. Boczne części i tył nie są objęte tą ochroną, dlatego montaż powinien być wykonany w szczelnej obudowie.
• Jaki tryb pracy styków – samopowrót czy zatrzaskowy? Łącznik działa w trybie bez samopowrotu (zatrzaskowym) – każda pozycja (1, 0, 2) jest utrzymywana mechanicznie do momentu ręcznego przestawienia pokrętła.
