Łącznik krzywkowy 1P, 20A, 6,5kW, 1-5, bez samopowrotu, pokrętło czarne, natablicowy, T0-3-8232/E P/T | 026988 Eaton

Alternatywny kod produktu: T0-3-8232/E

Opis i Kluczowe Cechy

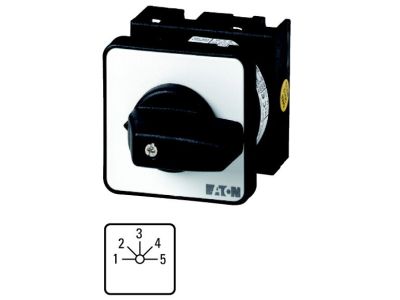

Łącznik krzywkowy T0-3-8232/E P/T (symbol 026988) to jednobiegunowy przełącznik sterowniczy o znamionowym prądzie ciągłym Iu = 20 A i mocy 6,5 kW, przeznaczony do montażu natablicowego. Wyposażony w czarne pokrętło z tabliczką czołową z oznaczeniami 1-5, oferuje 5-stopniową regulację z kątem przełączania 45° i pracę bez samopowrotu, co zapewnia stabilne utrzymanie wybranej pozycji.

• Prąd znamionowy Iu = 20 A: zapewnia bezpieczną pracę w obwodach o obciążeniu do 20 A bez ryzyka przegrzania styków.
• Moc łączeniowa 6,5 kW: umożliwia sterowanie odbiornikami o dużej mocy, takimi jak silniki czy grzałki przemysłowe.
• 5-stopniowe przełączanie (1-5) z kątem 45°: gwarantuje precyzyjny wybór jednej z pięciu pozycji roboczych, co ułatwia konfigurację pracy urządzenia.
• Brak samopowrotu: po ustawieniu wybranej pozycji łącznik pozostaje w niej trwale, eliminując ryzyko przypadkowej zmiany stanu.
• Stopień ochrony przodu IP65: zapewnia odporność na wnikanie pyłu oraz strugi wody, co umożliwia stosowanie w trudnych warunkach przemysłowych.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest zgodny z IEC/EN 60947-3 jako rozłącznik izolacyjny, co potwierdza jego zdolność do bezpiecznego odłączania obwodów w warunkach obciążenia. Posiada certyfikację CE.

Zastosowanie

Łącznik krzywkowy T0-3-8232/E P/T znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, wielopozycyjne sterowanie obwodami elektrycznymi w warunkach przemysłowych i komercyjnych.

• Sterowanie pracą maszyn i urządzeń produkcyjnych w rozdzielnicach natablicowych.
• Przełączanie zakresów prędkości, kierunku obrotów lub trybów pracy silników elektrycznych.
• Wybór nastaw w układach grzewczych, wentylacyjnych i oświetleniowych wymagających kilku stanów pracy.
• Zastosowanie jako rozłącznik izolacyjny w instalacjach wymagających bezpiecznego odcinania zasilania zgodnie z IEC/EN 60947-3.

Wskazówki Montażowe

Montaż łącznika krzywkowego T0-3-8232/E P/T może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu natablicowego – mocuje się je bezpośrednio na płycie czołowej szafy sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Momenty dokręcania zacisków śrubowych oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy łącznik krzywkowy T0-3-8232/E P/T jest podświetlany? Nie, produkt nie posiada podświetlenia ani wbudowanego wskaźnika LED – informacja o stanie pracy odczytywana jest z położenia pokrętła względem tabliczki czołowej 1-5.
• Jaki stopień ochrony ma ten łącznik? Stopień ochrony przodu (strony czołowej) wynosi IP65, co oznacza pełną odporność na pył oraz ochronę przed strugami wody. Tylna część łącznika (część zaciskowa) przeznaczona jest do zabudowy wewnątrz szafy – w standardowych warunkach przemysłowych wymagany jest stopień ochrony IP20 dla wnętrza rozdzielnicy.
• Czy łącznik ma funkcję samopowrotu? Nie, łącznik pracuje w trybie bez samopowrotu – po ręcznym ustawieniu wybranej pozycji (1-5) pozostaje w niej bez konieczności podtrzymywania, co zapewnia stabilność nastaw.
