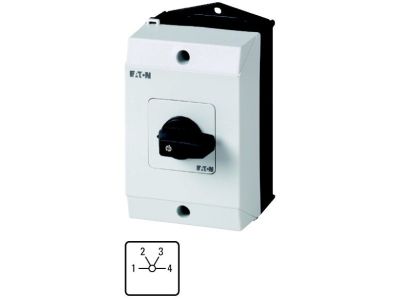

Łącznik krzywkowy 1P, 20A, 6,5kW, 1-4, bez samopowrotu, pokrętło czarne, w obudowie, T0-2-8231/I1 | 207106 Eaton

Alternatywny kod produktu: T0-2-8231/I1

Opis i Kluczowe Cechy

Łącznik krzywkowy T0-2-8231/I1 (symbol 207106) to jednobiegunowy przełącznik o znamionowym prądzie ciągłym Iu = 20 A, umożliwiający przełączanie obciążeń do 6,5 kW. Wyposażony w czarne pokrętło z tabliczką czołową oznaczoną od 1 do 4, zapewnia cztery stopnie regulacji (kąt przełączania 60°). Brak pozycji wyłączenia (0) oraz konstrukcja bez samopowrotu sprawiają, że urządzenie pozostaje w ustawionej pozycji, co ułatwia trwałe ustawienie trybu pracy. Montaż powierzchniowy i stopień ochrony IP65 pozwalają na stosowanie w trudnych warunkach przemysłowych.

• Znamionowy prąd ciągły Iu = 20 A oraz moc 6,5 kW: bezpieczne przełączanie obwodów o znacznym obciążeniu – bez ryzyka przegrzania styków.
• 4-stopniowa regulacja (1-4) bez pozycji 0: umożliwia wybranie jednego z czterech stanów pracy, bez możliwości całkowitego odłączenia – idealne do sekwencyjnego sterowania.
• Bez samopowrotu: łącznik pozostaje w ustawionej pozycji, co zapobiega przypadkowej zmianie trybu podczas pracy maszyny.
• Stopień ochrony IP65: obudowa pyłoszczelna i odporna na strugi wody – sprawdza się w instalacjach zewnętrznych i w strefach wilgotnych.
• Montaż powierzchniowy i zaciski śrubowe: prosta instalacja na ścianie lub w rozdzielnicy – pewne połączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660 oraz IEC/EN 60204. Posiada certyfikat zgodności z IEC/EN 60947-3 jako rozłącznik izolacyjny, co gwarantuje bezpieczne odłączenie obwodu w celach serwisowych. Produkt oznaczony znakiem CE.

Zastosowanie

Dzięki wytrzymałości na prąd 20 A, zdolności łączeniowej 6,5 kW oraz solidnej obudowie IP65, łącznik krzywkowy T0-2-8231/I1 znajduje zastosowanie w sterowaniu maszynami i urządzeniami przemysłowymi.

• Rozłączanie izolacyjne obwodów silników, grzałek i innych odbiorników o mocy do 6,5 kW – zgodne z IEC/EN 60947-3.
• Sterowanie sekwencyjne (1-4) w maszynach produkcyjnych – np. zmiana prędkości, kierunku obrotów lub trybu pracy.
• Przełączanie zakresów w układach automatyki budynkowej i przemysłowej – bez samopowrotu dla stałego ustawienia.
• Zastosowanie w warunkach wilgotnych i zapylonych (IP65) – np. w halach przemysłowych, magazynach lub na zewnątrz.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu powierzchniowego (bez szyny TH35) – należy zamocować obudowę do podłoża za pomocą dostarczonych elementów. Przewody podłączaj do zacisków śrubowych, stosując moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobierz do prądu 20 A oraz warunków środowiskowych. Po instalacji sprawdź poprawność działania przełącznika we wszystkich pozycjach.

FAQ

• Czy łącznik ma pozycję wyłączenia (0)? Nie – dostępne są tylko 4 pozycje robocze (1-4). Brak pozycji 0 oznacza, że urządzenie nie odłącza całkowicie obwodu; w razie potrzeby rozłączenia obwodu należy zastosować dodatkowy wyłącznik lub rozłącznik izolacyjny.
• Jaki jest stopień ochrony obudowy? IP65 – obudowa pyłoszczelna i odporna na strugi wody. Można stosować w miejscach narażonych na wilgoć, kurz i zachlapanie.
• Jak działa tryb bez samopowrotu? Łącznik krzywkowy nie wraca automatycznie do pozycji spoczynkowej – pozostaje w ustawionej ręcznie pozycji (1,2,3 lub 4) aż do ponownej zmiany przez operatora. To zapewnia stabilne ustawienie trybu pracy bez ryzyka przypadkowego przestawienia.
