Łącznik krzywkowy 1P, 20A, 6,5kW, 1>0<2, z samopowrotem, pokrętło czarne, natablicowy, T0-1-8214/E P/T | 019863 Eaton

Alternatywny kod produktu: T0-1-8214/E

Opis i Kluczowe Cechy

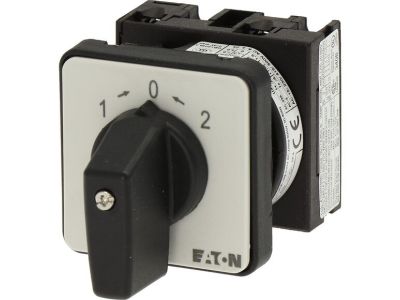

Łącznik krzywkowy T0-1-8214/E (nr katalogowy 019863) to jednobiegunowy przełącznik krzywkowy o prądzie znamionowym 20 A i mocy łączeniowej 6,5 kW, przeznaczony do montażu natablicowego. Wyposażony w mechanizm samopowrotny, który po zwolnieniu pokrętła automatycznie przywraca łącznik do pozycji neutralnej 0. Czarny pokrętło umożliwia wyraźną identyfikację stanu urządzenia.

• Prąd znamionowy 20 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc łączeniowa 6,5 kW: umożliwia sterowanie odbiornikami o dużej mocy, np. silnikami, grzałkami czy układami oświetleniowymi.
• Mechanizm samopowrotny: po każdorazowym uruchomieniu łącznik wraca do pozycji 0, co zapobiega przypadkowemu pozostawieniu w stanie załączenia i zwiększa bezpieczeństwo.
• Tryb pracy 1-0-2: pozwala na przełączanie między dwoma obwodami z wyraźną pozycją wyłączenia – idealny do zmiany kierunku obrotów silnika lub wyboru źródła zasilania.
• Montaż natablicowy z czarnym pokrętłem: łatwy montaż na płycie czołowej rozdzielnicy lub panelu sterowniczego; kontrastowe pokrętło ułatwia odczyt położenia.

Zgodność z Normami

Łącznik krzywkowy T0-1-8214/E spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczne użytkowanie w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki swojej konstrukcji i parametrom łącznik krzywkowy znajduje szerokie zastosowanie w sterowaniu i przełączaniu obwodów elektrycznych w różnych gałęziach przemysłu oraz automatyce budynkowej.

• Sterowanie kierunkiem obrotów silników elektrycznych (przełączanie 1-0-2) w maszynach i urządzeniach.
• Załączanie i wyłączanie obwodów grzewczych, wentylacyjnych oraz oświetleniowych o dużym poborze mocy.
• Jako element przełączający w układach automatyki przemysłowej (np. wybór źródła zasilania, programowanie sekwencji).
• Sterowanie w rozdzielnicach natablicowych, gdzie wymagany jest samopowrót do pozycji wyłączenia dla zwiększenia bezpieczeństwa.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się natablicowo – na płycie czołowej rozdzielnicy lub panelu sterowniczego – przy użyciu odpowiednich otworów i elementów mocujących. Przekrój przewodów należy dobrać do prądu znamionowego 20 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania mechanizmu samopowrotnego oraz płynność pokrętła.

FAQ

• Czy łącznik jest podświetlany? Nie, model T0-1-8214/E nie posiada podświetlenia. Położenie łącznika identyfikuje się wizualnie na podstawie ułożenia czarnego pokrętła.
• Jaki jest stopień ochrony łącznika? Stopień ochrony nie został określony w danych technicznych produktu. W przypadku montażu natablicowego w rozdzielnicy w suchych pomieszczeniach standardowo przyjmuje się IP20.
• Jak działa mechanizm samopowrotny? Po przekręceniu pokrętła w pozycję 1 lub 2 i jego zwolnieniu łącznik automatycznie wraca do pozycji środkowej 0. Zapobiega to pozostawieniu obwodu w stanie załączenia.
