Łącznik krzywkowy 1P, 20A, 6,5kW, 1-0-2, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-1-8210/EZ P/T | 048337 Eaton

Alternatywny kod produktu: T0-1-8210/EZ

Opis i Kluczowe Cechy

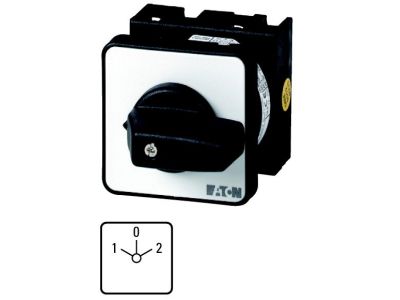

Łącznik krzywkowy T0-1-8210/EZ (symbol 048337) to przełącznik sterowniczy z czarnym pokrętłem i tabliczką czołową 1-0-2. Zaprojektowany do pracy w obwodach o prądzie ciągłym 20 A i mocy znamionowej 5,5 kW przy 400 V (kategoria AC-23A). Wyposażony w dwa styki, kąt przełączania 60° oraz mocowanie centralne, co ułatwia instalację w panelach sterowniczych. Przód obudowy chroniony jest przed kurzem i wilgocią zgodnie z IP65.

• Prąd ciągły Iu = 20 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 5,5 kW (AC-23A, 400 V): Umożliwia sterowanie silnikami i odbiornikami o dużych prądach rozruchowych.
• Stopień ochrony przodu IP65: Gwarantuje odporność na kurz i wilgoć w trudnych warunkach przemysłowych.
• Sposób przełączania bez samopowrotu, z pozycją 0 (wył.): Umożliwia trwałe ustawienie żądanego położenia – idealne do aplikacji wymagających stałego stanu załączenia.
• Kąt przełączania 60° i tabliczka czołowa 1-0-2: Zapewniają czytelną identyfikację pozycji i precyzyjne sterowanie.
• Zgodność z IEC/EN 60947-3 jako rozłącznik izolacyjny: Gwarantuje bezpieczne odłączanie obwodu przy konserwacji i serwisie.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest sklasyfikowany jako rozłącznik izolacyjny zgodnie z normą IEC/EN 60947-3, co potwierdza jego bezpieczeństwo w aplikacjach wymagających galwanicznego odizolowania obwodu.

Zastosowanie

Łącznik krzywkowy T0-1-8210/EZ znajduje zastosowanie w układach sterowania i rozdzielania energii elektrycznej, szczególnie w środowiskach przemysłowych. Dzięki kategorii AC-23A i mocy 5,5 kW nadaje się do bezpośredniego załączania silników oraz innych odbiorników o wysokim prądzie rozruchowym.

• Sterowanie silnikami i maszynami w liniach produkcyjnych
• Rozłączanie izolacyjne w rozdzielnicach głównych i podrozdzielnicach
• Przełączanie obwodów w automatyce budynkowej i instalacjach przemysłowych
• Ręczne załączanie/wyłączanie urządzeń w panelach sterowniczych

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do mocowania centralnego (np. w otworze panelu). Przewody należy podłączać do zacisków śrubowych zgodnie z dokumentacją producenta, dobierając przekrój do prądu 20 A. Moment dokręcania – należy stosować wartości podane w instrukcji. Przed pierwszym uruchomieniem sprawdzić poprawność ustawień pokrętła oraz oznaczeń tabliczki czołowej.

FAQ

• Czy łącznik ma podświetlenie LED? Nie, w danych produktu nie przewidziano podświetlenia. Łącznik posiada czarne pokrętło z tabliczką czołową, bez wskaźnika świetlnego.
• Jaki stopień ochrony ma cała obudowa? Podany jest stopień ochrony przodu IP65. Tylna część (montowana wewnątrz rozdzielnicy) nie jest chroniona przed wilgocią – zaleca się montaż w suchym pomieszczeniu.
• Jaki jest tryb pracy styku – samopowrotny czy bez samopowrotu? Łącznik działa bez samopowrotu, z zatrzaskiem w każdej pozycji (1, 0, 2). Ustawienie pozostaje stałe do momentu ręcznego przełączenia.
