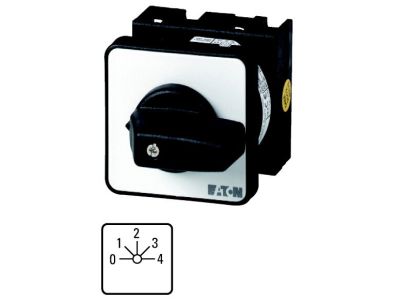

Łącznik krzywkowy 1P, 20A, 6,5kW, 0-4, bez samopowrotu, pokrętło czarne, natablicowy, T0-2-8242/E P/T | 067327 Eaton

Alternatywny kod produktu: T0-2-8242/E

Opis i Kluczowe Cechy

Łącznik krzywkowy oznaczony symbolem 067327 (typ T0-2-8242/E P/T) to jednobiegunowe urządzenie sterownicze przeznaczone do montażu natablicowego. Oferuje znamionowy prąd ciągły Iu = 20 A oraz moc 6,5 kW, co zapewnia bezpieczną pracę w obwodach przemysłowych. Wyposażony w 4 stopnie regulacji co 45°, z pozycją 0 (wyłączenie) i bez funkcji samopowrotu. Przód łącznika posiada stopień ochrony IP65, a czarne pokrętło z tabliczką czołową 0-4 ułatwia obsługę.

• Znamionowy prąd ciągły Iu = 20 A: Pozwala na niezawodne przewodzenie prądu w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc 6,5 kW: Umożliwia sterowanie urządzeń o dużej mocy, np. silników czy grzałek przemysłowych.
• 4 stopnie przełączania (0–4) z kątem 45°: Precyzyjna regulacja zakresów pracy – idealne do wielopozycyjnego sterowania.
• Brak samopowrotu (tryb zatrzaskowy): Utrzymuje ustawioną pozycję bez konieczności ciągłego nacisku, stosowane w rozłącznikach i przełącznikach zakresowych.
• Stopień ochrony przodu IP65: Odporność na kurz i strugi wody – bezpieczny montaż w panelach narażonych na wilgoć lub zabrudzenia.
• Zgodność z IEC/EN 60947-3: Spełnia wymagania dla rozłączników izolacyjnych, gwarantując bezpieczne odłączenie napięcia.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Dodatkowo jest zgodny z IEC/EN 60947-3 jako rozłącznik izolacyjny. Posiada certyfikację CE.

Zastosowanie

Łącznik krzywkowy T0-2-8242/E przeznaczony jest do pracy w obwodach sterowniczych i rozdzielczych w przemyśle, automatyce budynkowej oraz maszynach. Sprawdza się wszędzie tam, gdzie wymagana jest wielopozycyjna regulacja i pewne odłączenie obciążenia.

• Rozłączanie izolacyjne obwodów – zgodne z IEC/EN 60947-3, służy do bezpiecznego odcięcia napięcia podczas prac serwisowych.
• Sterowanie silnikami, grzałkami i innymi odbiornikami o mocy do 6,5 kW (w zależności od napięcia zasilania).
• Wielopozycyjne przełączanie zakresów w maszynach produkcyjnych (np. wybór trybu pracy).
• Montaż natablicowy w szafach sterowniczych, panelach operatorskich i rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik przeznaczony jest do montażu natablicowego – mocowany na płycie panelu (brak dedykowanej szyny DIN). Przekrój przewodów należy dobrać do znamionowego prądu 20 A. Momenty dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta. Zaleca się użycie odpowiednich końcówek kablowych.

FAQ

• Czy łącznik posiada podświetlenie? Nie. Łącznik krzywkowy T0-2-8242/E nie jest wyposażony w podświetlenie LED. Pokrętło jest czarne bez wbudowanego źródła światła.
• Jaki jest stopień ochrony całego urządzenia? Deklarowany stopień ochrony IP65 dotyczy wyłącznie części przedniej (powierzchni czołowej wraz z pokrętłem). Tył łącznika (część montażowa) nie posiada określonego stopnia ochrony i powinien znajdować się wewnątrz obudowy.
• Czy łącznik działa w trybie samopowrotnym? Nie. Jest to wersja bez samopowrotu – po ustawieniu wybranej pozycji (0–4) pozostaje w niej bez nacisku obsługi. Idealne do przełączników zakresowych i rozłączników.
