Łącznik krzywkowy 1P, 20A, 6,5kW, 0-4, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-2-8242/EZ P/T | 069700 Eaton

Alternatywny kod produktu: T0-2-8242/EZ

Opis i Kluczowe Cechy

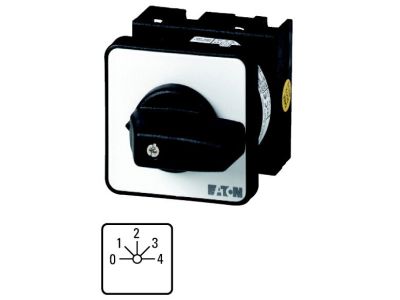

Łącznik krzywkowy T0-2-8242/EZ P/T (symbol 069700) to jednobiegunowy przełącznik zakresowy o znamionowym prądzie ciągłym Iu = 20 A i mocy 6,5 kW, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu bez ryzyka przegrzania styków. Wyposażony w 4 zestyki, 4-stopniową regulację (0-4) z kątem przełączania 45° oraz czarne pokrętło z tabliczką czołową. Przystosowany do wbudowania w otwór o średnicy 22,3 mm. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów.

• Prąd znamionowy Iu = 20 A / Moc 6,5 kW: Umożliwia podłączenie odbiorników o dużym poborze mocy, gwarantując stabilną i bezpieczną pracę instalacji.
• 4 zestyki, 4-stopniowa regulacja (0-4), kąt przełączania 45°: Daje precyzyjną kontrolę nad czterema stanami pracy – idealne do przełączania zakresów, sekwencji czy źródeł zasilania.
• Przebieg łączenia bez samopowrotu: Utrzymuje wybraną pozycję bez konieczności ciągłego przytrzymywania, co zwiększa komfort i bezpieczeństwo obsługi.
• Stopień ochrony przodu IP65: Odporny na pył i strugi wody od strony czołowej – sprawdza się w trudnych warunkach przemysłowych i wilgotnych pomieszczeniach.
• Zgodność z normami IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL oraz rozłącznik izolacyjny wg IEC/EN 60947-3: Potwierdza wysoką jakość i bezpieczeństwo użytkowania w zastosowaniach przemysłowych i maszynowych.

Zgodność z Normami

Łącznik krzywkowy T0-2-8242/EZ P/T spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Dodatkowo konstrukcja umożliwia zastosowanie jako rozłącznik izolacyjny zgodny z IEC/EN 60947-3. Posiada oznaczenie CE.

Zastosowanie

Łącznik doskonale sprawdza się w roli przełącznika zakresowego w sterowaniu ręcznym, a także jako rozłącznik izolacyjny odcinający zasilanie w celach serwisowych. Dzięki 4-stopniowej regulacji i solidnym parametrom elektrycznym znajduje zastosowanie w wielu scenariuszach:

• Sterowanie pracą silników, grzałek, wentylatorów i innych odbiorników dużej mocy w szafach sterowniczych.
• Przełączanie zakresów prądowych, napięciowych lub źródeł zasilania w układach pomiarowych i rozdzielczych.
• Jako wyłącznik główny (rozłącznik izolacyjny) w maszynach i liniach produkcyjnych – bezpieczne odcięcie napięcia przed pracami konserwacyjnymi.
• W automatyce budynkowej do ręcznego wyboru trybów pracy (np. ogrzewanie/chłodzenie, dzień/noc).

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych norm i przepisów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm (mocowanie centralne). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (Iu = 20 A). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Nie przekraczać wartości znamionowych.

FAQ

• Czy łącznik posiada podświetlenie? Nie, model T0-2-8242/EZ P/T jest wykonany z czarnym pokrętłem i tabliczką czołową 0-4, bez opcji podświetlenia LED. W razie potrzeby sygnalizacji zastosuj oddzielny moduł sygnalizacyjny.
• Jaki jest stopień ochrony łącznika? Przód łącznika krzywkowego ma stopień ochrony IP65, co oznacza odporność na pył i strugi wody. Tylna część (montowana w szafie) nie jest chroniona – standardowo przyjmuje się IP20 w obrębie rozdzielnicy.
• Jaki jest tryb pracy styku – samopowrotny czy bez samopowrotu? Łącznik pracuje w trybie bez samopowrotu – po ustawieniu pokrętła w wybranej pozycji (0-4) pozostaje w niej do czasu ręcznej zmiany. Nie ma możliwości chwilowego przełączania impulsowego.
