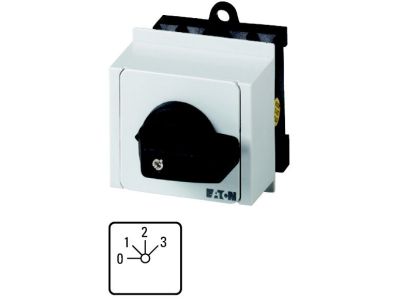

Łącznik krzywkowy 1P, 20A, 6,5kW, 0-3, bez samopowrotu, pokrętło czarne, do zabudowy modułowej, T0-2-8241/IVS P/T | 057835 Eaton

Alternatywny kod produktu: T0-2-8241/IVS

Opis i Kluczowe Cechy

Łącznik krzywkowy serii T0, 1-biegunowy, z czarnym pokrętłem i tabliczką czołową 0-3. Przeznaczony do montażu modułowego w rozdzielnicach. Parametry: znamionowy prąd ciągły Iu = 20 A oraz moc łączeniowa 6,5 kW gwarantują bezpieczną pracę w obwodach o znacznym obciążeniu. Przebieg łączenia bez samopowrotu z kątem przełączania 45° zapewnia stabilne i precyzyjne ustawienie zakresu.

• Znamionowy prąd ciągły Iu = 20 A: bezpieczna praca w obwodach o obciążeniu do 20 A bez ryzyka przegrzania styków.
• Moc łączeniowa 6,5 kW: możliwość sterowania odbiornikami o znacznej mocy, np. silnikami, grzałkami.
• 3-stopniowa regulacja 0-3 (45°): wybór jednego z trzech zakresów pracy oraz pozycja wyłączenia (0) – precyzyjne sterowanie obwodem.
• Bez samopowrotu: ręczne ustawienie pozostaje w wybranej pozycji, co zapobiega przypadkowemu przełączeniu.
• Stopień ochrony przód IP30: ochrona przed wnikaniem ciał stałych o średnicy >2,5 mm w części czołowej, odpowiedni dla rozdzielnic serwisowych.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Ponadto jest zgodny z IEC/EN 60947-3 jako rozłącznik izolacyjny, co potwierdza jego bezpieczeństwo w aplikacjach wymagających odłączenia napięcia.

Zastosowanie

Łącznik krzywkowy T0-2-8241/IVS znajduje zastosowanie w rozdzielnicach serwisowych oraz szafach sterowniczych jako element do ręcznego przełączania obwodów.

• Jako rozłącznik izolacyjny w obwodach zasilania urządzeń – bezpieczne odcięcie napięcia w celach serwisowych.
• Do przełączania zakresów pracy silników, grzałek, oświetlenia lub innych odbiorników o prądzie do 20 A.
• W automatyce budynkowej do ręcznego wyboru trybu pracy (np. ogrzewanie/wentylacja/klimatyzacja).
• W szafach sterowniczych maszyn – jako wyłącznik główny lub przełącznik funkcji zgodny z normą IEC/EN 60204.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do zabudowy modułowej na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 20 A. Zaciski śrubowe – moment dokręcania zgodny z dokumentacją producenta. Po montażu sprawdzić poprawność działania (przełączanie bez oporów).

FAQ

• Czy łącznik posiada podświetlenie LED? Nie, model T0-2-8241/IVS nie jest wyposażony w podświetlenie. Pozycja ustawienia widoczna jest na tabliczce czołowej 0-3.
• Jaki jest stopień ochrony łącznika? Stopień ochrony części czołowej wynosi IP30. Tylna część (aparat modułowy) – zgodnie z typową praktyką IP20 w rozdzielnicy.
• Jaki jest tryb pracy styku – samopowrotny czy bez samopowrotu? Łącznik ma przebieg łączenia bez samopowrotu – pokrętło pozostaje w ustawionej pozycji (0,1,2,3) do czasu ręcznej zmiany.
