Łącznik krzywkowy 1P, 20A, 6,5kW, 0-1-2, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-1-8240/EZ P/T | 043597 Eaton

Alternatywny kod produktu: T0-1-8240/EZ

Opis i Kluczowe Cechy

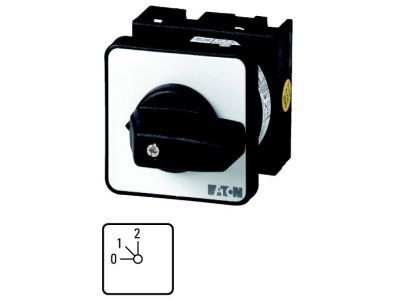

Łącznik krzywkowy oznaczony symbolem 043597 (seria T0-1-8240/EZ P/T) to rozłącznik izolacyjny z czarnym pokrętłem i tabliczką czołową 0-2. Przeznaczony do wbudowania w otwór o średnicy 223 mm, oferuje dwa stopnie przełączania (0-1-2) z kątem 45° i przebiegiem bez samopowrotu. Znamionowy prąd ciągły Iu = 20 A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.

• Znamionowy prąd ciągły Iu = 20 A: Umożliwia bezpieczne przewodzenie prądu roboczego w instalacjach przemysłowych i maszynowych.
• Stopień ochrony przód IP65: Chroni mechanizm przed pyłem i bryzgami wody, co zwiększa niezawodność w trudnych warunkach eksploatacji.
• Przebieg łączenia bez samopowrotu (przyciskowy): Po ustawieniu wybranej pozycji (0, 1 lub 2) łącznik pozostaje w niej aż do ręcznej zmiany – idealne do stałych konfiguracji zasilania.
• 2-stopniowa regulacja z kątem przełączania 45°: Precyzyjne pozycjonowanie w trzy położenia (0-1-2) ułatwia wizualną kontrolę stanu pracy.
• Zgodność z normami IEC/EN 60947-3 (rozłącznik izolacyjny): Gwarantuje bezpieczne odłączenie obwodu dla celów serwisowych, z widoczną przerwą izolacyjną.

Zgodność z Normami

Łącznik krzywkowy 043597 spełnia wymagania norm IEC/EN 60947 (ogólna dla łączników niskonapięciowych), VDE 0660, IEC/EN 60204 (bezpieczeństwo maszyn), CSA i UL. Ponadto jako rozłącznik izolacyjny jest zgodny z IEC/EN 60947-3, co potwierdza jego bezpieczeństwo przy odłączaniu napięcia.

Zastosowanie

Dzięki parametrom 20 A, IP65 i funkcji rozłącznika izolacyjnego, łącznik znajduje szerokie zastosowanie w układach sterowania i zasilania. Idealnie sprawdza się w:

• Rozłączaniu izolacyjnym obwodów silnikowych i maszynowych w celach serwisowych (zgodne z wymogami BHP).
• Ręcznym przełączaniu obciążeń – wybór między dwoma źródłami lub trybami pracy (0-1-2).
• Sterowaniu odbiornikami w rozdzielnicach przemysłowych o podwyższonej ochronie przed wilgocią i pyłem (IP65).
• Instalacjach automatyki budynkowej wymagających widocznej pozycji wyłącznika (tabliczka 0-2).

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 223 mm – mocowanie centralne. Przekrój przewodów należy dobrać do znamionowego prądu 20 A (zalecany min. 2,5 mm² Cu dla długich tras). Dokręć zaciski śrubowe momentem zgodnym z dokumentacją producenta, aby uniknąć luzów i przegrzania.

FAQ

• Czy łącznik jest podświetlany? Nie, produkt nie jest wyposażony w podświetlenie (brak informacji o LED/neonie w danych producenta). Pozycję rozpoznajesz po położeniu pokrętła i oznaczeniach na tabliczce czołowej (0-2).
• Jaki stopień ochrony ma cały łącznik? Producent podaje stopień ochrony IP65 wyłącznie dla przedniej części (przód). Montaż w puszcze/rozdzielnicy musi zapewnić odpowiednią ochronę całego urządzenia.
• Jak działa tryb przełączania? Łącznik ma przebieg bez samopowrotu – po ręcznym przekręceniu pokrętła o 45° zatrzymuje się w danej pozycji (0, 1 lub 2). Aby zmienić stan, musisz ponownie obrócić pokrętło.
