Łącznik krzywkowy 1P 12A 1-2-3, Harmony K | K1C003NLH Schneider Electric

Opis i Kluczowe Cechy

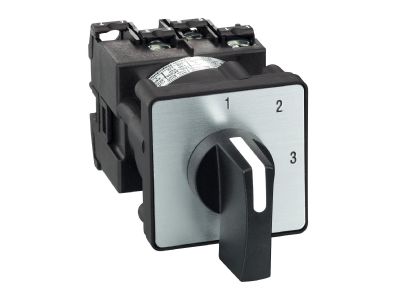

Łącznik krzywkowy K1C003NLH z gamy Harmony K to jednobiegunowy przełącznik krokowy o znamionowym prądzie cieplnym Ith = 12 A. Trzy położenia robocze (0°, 45°, 90°) umożliwiają precyzyjne przełączanie obwodów sterowania. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów. Stopień ochrony IP40 gwarantuje odporność na wniknięcie ciał stałych o średnicy powyżej 1 mm, co jest typowe dla aparatury instalowanej w rozdzielnicach.

• Znamionowy prąd cieplny Ith = 12 A: Pozwala na bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zmniejszając ryzyko przegrzania styków.
• 1 biegun (1P): Umożliwia przełączanie jednego obwodu, idealny do prostych aplikacji sterujących.
• Trzy położenia krokowe (0°–45°–90°): Dają możliwość wyboru trzech stanów pracy, np. wyłączenie, praca 1, praca 2.
• Stopień ochrony IP40: Chroni przed wniknięciem małych ciał stałych, odpowiedni do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Zaciski śrubowe: Gwarantują łatwy i niezawodny montaż przewodów o odpowiednim przekroju, zapewniając niską rezystancję połączenia.

Zgodność z Normami

Łącznik krzywkowy K1C003NLH spełnia wymagania normy IEC 529 oraz NF C 20-010 w zakresie stopnia ochrony IP40. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przełącznik krzywkowy K1C003NLH jest przeznaczony do montażu w panelach sterowniczych, rozdzielnicach oraz obudowach aparatury elektrycznej. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne przełączanie obwodów z trzema stanami pracy.

• Sterowanie odbiornikami jednofazowymi (np. oświetlenie, wentylacja) z możliwością wyboru prędkości lub trybu pracy.
• Generowanie impulsów do styczników lub przekaźników w układach automatyki.
• Zmiana zakresów pracy w układach sygnalizacji i sterowania maszyn.
• Ręczne przełączanie obwodów w systemach automatyki budynkowej (np. tryby ogrzewania, klimatyzacji).

Wskazówki Montażowe

Montaż łącznika krzywkowego K1C003NLH powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się w wycięciu panelu lub obudowy zgodnie z instrukcją producenta. Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji technicznej. Przekrój przewodów dobrać odpowiednio do prądu znamionowego 12 A, zgodnie z obowiązującymi normami.

FAQ

• Czy łącznik ma podświetlenie? Nie, model K1C003NLH nie posiada wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu należy zastosować oddzielną lampkę.
• Jaki jest stopień ochrony IP? Produkt ma stopień ochrony IP40 zgodnie z IEC 529 oraz NF C 20-010, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm (brak ochrony przed wodą).
• Jak działa przełącznik – czy sam powraca? Łącznik działa jako przełącznik krokowy bez samopowrotu. Po przestawieniu dźwigni w jedno z trzech położeń (0°, 45°, 90°) pozostaje w nim do momentu ręcznej zmiany.
