Łącznik krzywkowy 1P 1-2-3-4 12A do wbudowania | K1D004QLH Schneider Electric

Opis i Kluczowe Cechy

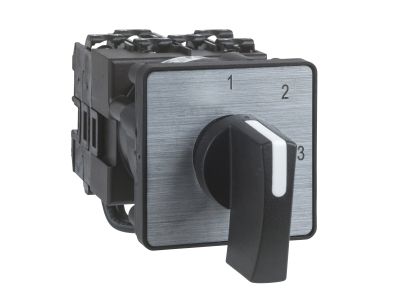

Łącznik krzywkowy Schneider Electricder Electric Harmony K, symbol K1D004QLH, to jednobiegunowy przełącznik krokowy o znamionowym prądzie cieplnym Ith 12 A. Urządzenie oferuje pięć położeń łączeniowych (0°, 45°, 90°, 135°, 180°), co pozwala na płynne sterowanie obwodami w aplikacjach przemysłowych i budynkowych. Dzięki stopniowi ochrony IP40 zapewnia odporność na ciała stałe o średnicy powyżej 1 mm, a kompaktowa obudowa przystosowana jest do montażu przedniego w panelach sterowniczych.

• Znamionowy prąd cieplny Ith: 12 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu bez ryzyka przegrzania styków.
• 5 położeń łączeniowych (0°, 45°, 90°, 135°, 180°): umożliwia precyzyjny wybór trybu pracy lub przełączanie zakresów w jednym przełączniku.
• 1 biegun (1P): prosty układ styków do przełączania pojedynczego obwodu – łatwy montaż i oszczędność miejsca w rozdzielnicy.
• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych, co zwiększa niezawodność w warunkach typowych dla rozdzielnic i pulpitów sterowniczych.
• Montaż przedni: szybki dostęp od czoła panelu, bez konieczności demontażu całej obudowy.

Zgodność z Normami

Łącznik krzywkowy K1D004QLH spełnia wymagania norm IEC 529 oraz NF C 20-010 w zakresie stopnia ochrony IP40. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przełącznik krzywkowy Harmony K jest przeznaczony do sterowania obrotowego w układach automatyki przemysłowej, budynkowej oraz w maszynach. Sprawdza się wszędzie tam, gdzie wymagana jest zmiana położenia styków w zdefiniowanych krokach.

• Przełączanie trybów pracy maszyn (np. ręczny/automatyczny, zakresy prędkości).
• Wybór zakresów pomiarowych w aparaturze kontrolno-pomiarowej.
• Sterowanie siłownikami, przekaźnikami i stycznikami w układach sekwencyjnych.
• Manewrowanie obwodami oświetlenia, wentylacji lub ogrzewania w szafach sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na panelu przednim. Przekrój przewodów należy dobrać do prądu znamionowego Ith (12 A). Momenty dokręcania zacisków – zgodnie z dokumentacją producenta. Produkt nie wymaga montażu na szynie TH35 – jest przeznaczony do wbudowania bezpośrednio w obudowę.

FAQ

• Czy łącznik ma podświetlenie? Nie, model K1D004QLH nie posiada podświetlenia. Jest to przełącznik bez elementów świetlnych.
• Jaki jest stopień ochrony IP? Stopień ochrony wynosi IP40 zgodnie z IEC 529 oraz NF C 20-010. Chroni przed ciałami stałymi >1 mm, ale nie jest odporny na wilgoć.
• Czy przełącznik posiada powrót sprężynowy (samopowrót)? Nie, łącznik działa jako przełącznik krokowy – pozostaje w ustawionym położeniu do czasu ręcznej zmiany. Brak samoczynnego powrotu.
