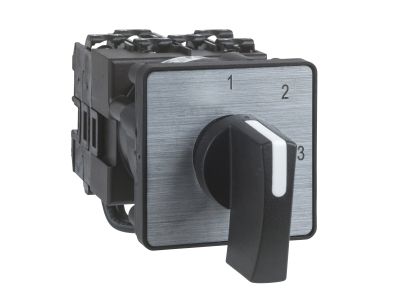

Łącznik krzywkowy 1P 1-2-3-4 12A do wbudowania | K1D004NLH Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzywkowy 1P z gamy Harmony K (symbol K1D004NLH) to przełącznik krokowy o znamionowym prądzie cieplnym Ith 12 A, przeznaczony do montażu przedniego (wbudowania). Dzięki czterem położeniom łączeniowym (0°, 45°, 90°, 135°) umożliwia sekwencyjne sterowanie obwodami, a stopień ochrony IP40 gwarantuje odporność na wnikanie ciał stałych o średnicy powyżej 1 mm, co czyni go odpowiednim do zastosowań wewnątrz rozdzielnic i szaf sterowniczych.

• Znamionowy prąd cieplny Ith 12 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 12 A bez ryzyka przegrzania styków.
• Cztery położenia łączeniowe (0°–45°–90°–135°): Umożliwiają elastyczne sterowanie sekwencyjne, np. wybór zakresów pracy maszyny lub przełączanie trybów.
• Stopień ochrony IP40: Chroni przed dostępem ciał stałych >1 mm, idealny do montażu w suchych pomieszczeniach i obudowach przemysłowych.
• Zaciski śrubowe: Zapewniają pewne, niskorezystancyjne połączenie przewodów, ułatwiające instalację i serwis.
• Konstrukcja jednobiegunowa (1P): Prosta i niezawodna budowa, odpowiednia do przełączania jednego obwodu w aplikacjach sterowania.

Zgodność z Normami

Łącznik krzywkowy K1D004NLH spełnia wymagania stopnia ochrony IP40 zgodnie z normami IEC 529 oraz NF C 20-010. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Łącznik krzywkowy 1P o 4 pozycjach doskonale sprawdza się w układach wymagających sekwencyjnej zmiany stanu obwodu. Dzięki kompaktowej budowie i montażowi przedniemu może być stosowany w szafach sterowniczych, pulpitach operatorskich i rozdzielnicach.

• Sterowanie sekwencyjne odbiorników (np. zmiana prędkości silnika, przełączanie zakresów grzałek).
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w automatyce procesowej.
• Ręczne przełączanie trybów pracy w maszynach i urządzeniach przemysłowych.
• Sygnalizacja stanów lub wybór opcji w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Produkt przeznaczony jest do montażu przedniego (wbudowania) w wycięciu panelu o odpowiednich wymiarach – szczegółowe dane otworu montażowego znajdują się w dokumentacji technicznej producenta. Przekrój przewodów dobierz do prądu znamionowego Ith 12 A, a moment dokręcania zacisków śrubowych stosuj zgodnie z zaleceniami producenta. Po zakończeniu instalacji sprawdź poprawność działania i szczelność połączeń.

FAQ

• Czy łącznik jest podświetlany? Nie, model K1D004NLH nie posiada podświetlenia. Jest to przełącznik suchostykowy bez elementów świetlnych.
• Jaki stopień ochrony ma ten łącznik? Stopień ochrony wynosi IP40 zgodnie z IEC 529 oraz NF C 20-010, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm. Nie jest odporny na wilgoć – przeznaczony do montażu wewnątrz obudów.
• Czy łącznik ma funkcję samopowrotu? Nie, jest to przełącznik krokowy bez powrotu – po obróceniu pokrętła pozostaje w wybranej pozycji (0°, 45°, 90° lub 135°) do momentu ręcznej zmiany.
