Łącznik Krzywkowy 16A, rozłącznik 1-0-2, 3-bieg. mocowany do pulpitu | ŁK16R-3.8380\P03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK16R-3.8380\P03 to rozłącznik 1-0-2 o prądzie znamionowym 16 A przeznaczony do montażu w pulpicie. Segmentowa budowa z podwójnymi krzywkami umożliwia realizację dowolnych programów łączeń w funkcji obrotu pokrętła, co zapewnia elastyczność w sterowaniu obwodami niskiego napięcia. Prąd 16 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Funkcja rozłącznika 1-0-2: umożliwia wybór trzech pozycji (wyłączony, obwód 1, obwód 2) – idealny do przełączania źródeł zasilania lub odbiorników.
• Segmentowa budowa z podwójnymi krzywkami: pozwala na tworzenie dowolnych programów łączeń w zależności od położenia pokrętła.
• Kąt obrotu co 30°, 45° lub 90°: daje możliwość uzyskania nawet 12 pozycji pokrętła (przy 30°), co zwiększa elastyczność konfiguracji.
• Mocowanie do pulpitu: ułatwia instalację w panelach sterowniczych i pulpitach operatorskich.
• Temperatura pracy od -40°C do +70°C: zapewnia niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Łącznik spełnia wymagania norm PN-EN60947-3 oraz IEC 60947-3. Ponadto jest przystosowany do pracy w warunkach środowiskowych określonych w normach IEC 60068-2-6 (wibracje), IEC 60068-2-27 (udary), IEC 60068-2-2 (suche gorąco), IEC 60068-2-1 (zimno), IEC 60068-2-30 (wilgotne gorąco) oraz IEC 60068-2-52 (mgła solna).

Zastosowanie

Łącznik krzywkowy ŁK16R-3.8380\P03 znajduje zastosowanie w obudowach instalacji elektrycznych niskiego napięcia jako wyłącznik, rozłącznik, przełącznik oraz łącznik sterowniczy. Sprawdza się w obiektach przemysłowych i komercyjnych.

• Sterowanie odbiornikami w szafach sterowniczych i rozdzielnicach.
• Przełączanie źródeł zasilania (np. sieć–agregat).
• Impulsy do styczników, przekaźników lub PLC w automatyce przemysłowej.
• Sygnalizacja stanów pracy w panelach operatorskich.

Wskazówki Montażowe

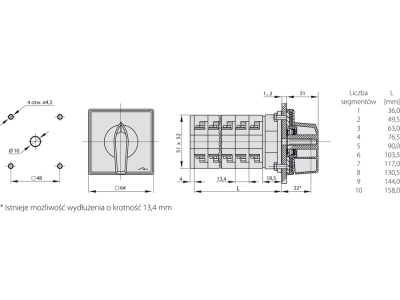

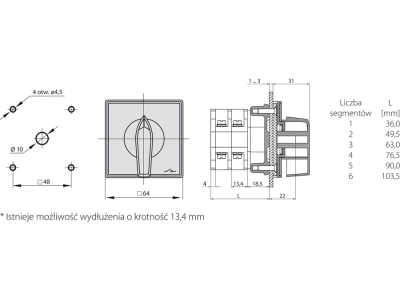

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Łącznik przeznaczony jest do mocowania w otworze pulpitu za pomocą elementów montażowych – szczegółowe wytyczne znajdują się w dokumentacji producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu 16 A. Moment dokręcania zacisków stosować zgodnie z danymi producenta.

FAQ

• Jaki jest stopień ochrony łącznika? W danych producenta nie podano konkretnego stopnia IP. Łącznik przeznaczony jest do instalacji w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – środowisko przemysłowe).
• Czy łącznik jest podświetlany? Nie. Łącznik jest czysto mechaniczny – w danych producenta brak informacji o wbudowanym podświetleniu. Opcjonalne czoła z diodą LED są dostępne w ofercie.
• Jakie są tryby pracy styku? Łącznik pracuje jako rozłącznik 1-0-2: w pozycji 0 wszystkie styki są rozwarte; w pozycji 1 i 2 odpowiednie obwody są zwarte według programu określonego w schemacie (diagramie) producenta.
