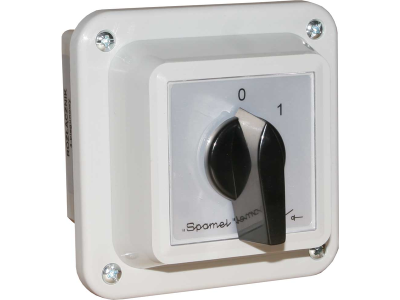

Łącznik krzywkowy 16A, rozłącznik 0-1, 2-biegunowy, w obudowie OB1 | ŁK16R-1.828\OB1 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK16R-1.828/OB1 to rozłącznik 0-1 w wykonaniu 2-biegunowym o prądzie znamionowym 16 A, zamknięty w obudowie OB1. Przeznaczony do bezpiecznego załączania i wyłączania obwodów niskiego napięcia, zapewnia jednoznaczną pozycję styku oraz mechaniczną trwałość. Dzięki prądowi 16 A może pracować w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, a obudowa OB1 ułatwia montaż w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 16 A: gwarantuje bezpieczne rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• 2-biegunowa konstrukcja: umożliwia jednoczesne odcięcie obu przewodów (faza + neutralny lub dwie fazy) dla pełnej izolacji obwodu.
• Funkcja rozłącznika 0-1: wyraźne wizualne i mechaniczne wskazanie pozycji wyłączenia i załączenia, co zwiększa bezpieczeństwo obsługi.
• Obudowa OB1: zapewnia ochronę mechaniczną i upraszcza instalację w standardowych szafach sterowniczych oraz rozdzielnicach.
• Mechanizm krzywkowy: gwarantuje powtarzalne, niezawodne łączenie i rozłączanie przy każdej zmianie pozycji pokrętła.

Zgodność z Normami

Łącznik krzywkowy ŁK16R-1.828/OB1 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi i standardem DIN, posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia w pomieszczeniach zamkniętych.

Zastosowanie

Rozłącznik 0-1 w obudowie OB1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów i jednoznaczna pozycja styku. Sprawdzi się w przemyśle, budownictwie oraz instalacjach komercyjnych.

• Główny wyłącznik odcinający dla obwodów oświetleniowych i siłowych w rozdzielnicach.
• Rozłącznik izolacyjny w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Przełącznik trybu pracy (automatyczny/ręczny) w układach automatyki budynkowej.
• Odłączanie obwodów pomocniczych w instalacjach fotowoltaicznych lub pomp ciepła.

Wskazówki Montażowe

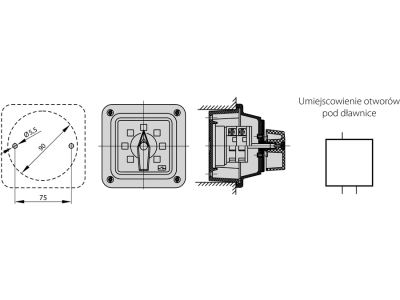

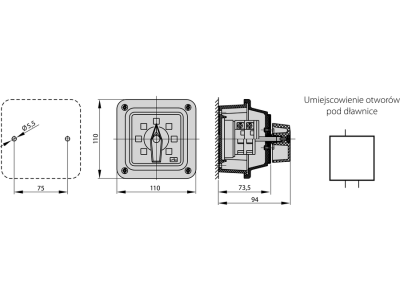

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Urządzenie należy zamocować zgodnie z instrukcją producenta – typ obudowy OB1 przewiduje montaż panelowy lub na szynie TH35 (w zależności od wersji). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 16 A i warunków obciążenia. Moment dokręcania zacisków stosować według dokumentacji technicznej.

FAQ

• Czy łącznik jest wyposażony w podświetlenie? Nie, model ŁK16R-1.828/OB1 nie posiada podświetlenia. Pozycję styku określa się wizualnie na podstawie położenia pokrętła (0 lub 1).
• Jaki stopień ochrony ma obudowa OB1? W dostarczonych danych katalogowych nie podano konkretnego stopnia ochrony IP – zaleca się dobór obudowy do warunków środowiskowych zgodnie z normą PN-EN 60529.
• W jakim trybie pracuje styk – zwierny czy rozwierny? Styk działa w trybie rozłącznika 0-1: w pozycji 0 styki są rozwarcie (obwód przerwany), w pozycji 1 – zwarte (obwód zamknięty). Nie jest to przycisk chwilowy, a łącznik z zatrzaskiem w obu położeniach.
