Łącznik krzywkowy 16A, przełącznik L-O-P, w obudowie OB2 | ŁK16R-3.8368\OB2 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SPAMEL o numerze katalogowym ŁK16R-3.8368\OB2 to profesjonalne urządzenie elektroinstalacyjne zaprojektowane do precyzyjnego sterowania obwodami elektrycznymi. Jako łącznik wielotorowy, charakteryzuje się prądem znamionowym ciągłym wynoszącym 16A, co pozwala na bezpieczną pracę w instalacjach niskiego napięcia. Urządzenie realizuje program łączeń L-O-P (Lewo-Zero-Prawo), co czyni go idealnym rozwiązaniem do zmiany kierunku obrotów silników trójfazowych lub przełączania między dwoma niezależnymi źródłami zasilania.

• Segmentowa budowa: Wykorzystanie podwójnych krzywek w konstrukcji segmentowej pozwala na uzyskanie wysokiej trwałości mechanicznej oraz precyzyjnego odwzorowania programu łączeń.

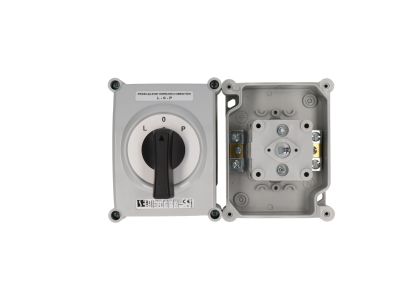

• Obudowa OB2: Produkt dostarczany jest w dedykowanej obudowie izolacyjnej, która zapewnia ochronę przed dotykiem bezpośrednim oraz czynnikami zewnętrznymi.
• Wysoka odporność termiczna: Urządzenie zostało przystosowane do pracy w szerokim zakresie temperatur, co gwarantuje niezawodność zarówno w chłodniach, jak i w gorących halach produkcyjnych.
• Prąd znamionowy 16A: Optymalna wartość dla większości układów sterowania i napędów pomocniczych w sektorze przemysłowym.

Zgodność z Normami

Łącznik krzywkowy SPAMEL został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskonapięciowej. Urządzenie jest przystosowane do pracy w środowiskach o 3. stopniu zanieczyszczenia, co definiuje jego przeznaczenie jako typowo przemysłowe. Spełnienie wymagań normatywnych gwarantuje bezpieczeństwo użytkowania, odpowiednią izolację elektryczną oraz wytrzymałość na przepięcia łączeniowe, które są powszechne w układach napędowych.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i solidnej obudowie, model ŁK16R-3.8368\OB2 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i rzemiosła:

• Sterowanie napędami: Jako przełącznik nawrotny do silników elektrycznych, umożliwiający zmianę kierunku obrotów (L-O-P).
• Rozdzielnice zasilające: Jako główny wyłącznik lub rozłącznik izolacyjny w mniejszych maszynach i urządzeniach.
• Automatyka przemysłowa: Element sterowniczy w pulpitach sterowniczych, gdzie wymagana jest ręczna ingerencja operatora w tryb pracy maszyny.
• Instalacje budowlane: Przełącznik wyboru źródła zasilania lub sterowanie wentylacją i systemami pompowymi.

Wskazówki Montażowe

Montaż łącznika w obudowie OB2 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy zapewnić odpowiedni docisk przewodów do zacisków śrubowych, aby uniknąć przegrzewania się styków przy pełnym obciążeniu 16A.
• Dławiki kablowe: W celu zachowania stopnia ochrony obudowy, należy zastosować odpowiednie dławiki kablowe dopasowane do średnicy wprowadzanych przewodów.
• Orientacja montażu: Obudowa OB2 pozwala na montaż natynkowy na płaskich powierzchniach maszyn lub ścianach budynków.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 16A, co zapewni minimalne spadki napięcia i stabilną pracę układu.

FAQ

1. Czy łącznik może pracować na zewnątrz budynków?
Łącznik jest przeznaczony do pracy w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia). W przypadku montażu zewnętrznego należy upewnić się, że obudowa jest dodatkowo osłonięta przed bezpośrednim działaniem opadów atmosferycznych i promieniowania UV, o ile nie określono inaczej w specyfikacji IP.

2. Jaki jest zakres temperatur pracy dla modelu 16A?
Zgodnie z charakterystyką serii, łączniki te pracują niezawodnie w szerokim zakresie temperatur, typowo od -25°C do +70°C, co pozwala na ich stosowanie w trudnych warunkach przemysłowych.

3. Czy program łączeń L-O-P posiada blokadę mechaniczną w pozycji zero?
Tak, konstrukcja krzywkowa zapewnia wyraźny przeskok i stabilne zatrzymanie pokrętła w pozycji środkowej (Zero), co zapobiega przypadkowemu przełączeniu kierunku bez zatrzymania napędu.
