Łącznik krzywkowy 16A, przełącznik L-O-P, w obudowie OB2, czoło żółto-czerwone | ŁK16R-3.8368\OB2ZC Spamel

Opis i Kluczowe Cechy

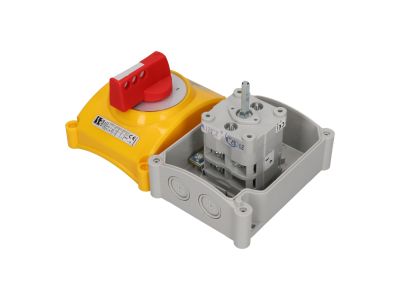

Łącznik krzywkowy ŁK16R-3.8368 to przełącznik obrotowy o prądzie znamionowym 16 A, przeznaczony do pracy w obwodach niskiego napięcia. Wyposażony w przełącznik L-O-P (lewo – wyłączenie – prawo) oraz zamontowany w obudowie OB2 z czołem żółto-czerwonym, co ułatwia szybką identyfikację stanu pracy. Dzięki segmentowej budowie z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu, co zwiększa elastyczność projektowania układów sterowania.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu przy zachowaniu stabilności termicznej styków.
• Przełącznik L-O-P: Trzy położenia (lewo – wyłączenie – prawo) umożliwiające wygodne sterowanie kierunkiem obrotów lub załączanie/wyłączanie odbiorników.
• Obudowa OB2 z czołem żółto-czerwonym: Wyraźna wizualna identyfikacja położenia „ON” oraz „OFF” zwiększa bezpieczeństwo obsługi i ułatwia pracę w warunkach przemysłowych.
• Segmentowa budowa krzywkowa: Możliwość konfiguracji dowolnych programów łączeń – idealna do niestandardowych schematów sterowania.
• Zakres temperatury pracy -25 do +70°C: Gwarancja niezawodnej pracy w zmiennych warunkach środowiskowych (dla rodziny ŁK16).

Zgodność z Normami

Łącznik krzywkowy ŁK16R-3.8368 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do instalacji w pomieszczeniach zamkniętych (3. stopień zanieczyszczenia – przeznaczenie przemysłowe).

Zastosowanie

Dzięki uniwersalnej charakterystyce łącznik krzywkowy ŁK16R-3.8368 sprawdza się w wielu aplikacjach sterowania i rozłączania w instalacjach niskiego napięcia. Może być stosowany jako:

• Wyłącznik/rozłącznik główny w rozdzielnicach i szafach sterowniczych.
• Przełącznik kierunku obrotów silników (L-O-P) w maszynach przemysłowych.
• Łącznik sterowniczy w układach automatyki budynkowej – do załączania oświetlenia, wentylacji lub ogrzewania.
• Element do tworzenia niestandardowych programów łączeń w funkcji położenia pokrętła (np. sekwencyjne załączanie odbiorników).

Wskazówki Montażowe

Montaż łącznika krzywkowego ŁK16R-3.8368 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Łącznik przeznaczony jest do zabudowy w obudowie OB2 – mocowanie na szynie TH35/DIN. Przekrój przewodów dobierz do prądu znamionowego 16 A. Moment dokręcania śrub zacisków stosuj zgodnie z zaleceniami producenta (szczegóły w karcie katalogowej). Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i nie przekraczaj parametrów granicznych urządzenia.

FAQ

• Czy łącznik krzywkowy ŁK16R-3.8368 ma podświetlenie? Nie, w standardowym wykonaniu łącznik nie jest wyposażony w podświetlenie. Jego stan pracy identyfikuje się wizualnie po położeniu czoła żółto-czerwonego.
• Jaki jest stopień ochrony łącznika w obudowie OB2? Producent nie podaje konkretnej wartości IP dla tego zestawu. Obudowa OB2 zapewnia podstawową ochronę przed dotykiem i pyłem – typowy stopień ochrony dla aparatury w rozdzielnicach to IP20 (zasada ogólna). W przypadku pracy w trudniejszych warunkach należy stosować dodatkowe obudowy ochronne.
• Czy styk łącznika działa w trybie zwiernym czy rozwiernym? Łącznik krzywkowy ŁK16R-3.8368 z przełącznikiem L-O-P realizuje funkcję przełączną – w zależności od położenia pokrętła zamyka lub otwiera odpowiednie tory prądowe. Dokładny program łączeń (liczba torów i konfiguracja) zależy od wykonania wewnętrznych krzywek – szczegółowy schemat znajduje się w dokumentacji produktu.
