Łącznik krzywkowy 15A, rozłącznik 0-1 (1 - biegunowy), w obudowie OB1, | ŁK15-1.825\OB1 Spamel

Opis i Kluczowe Cechy

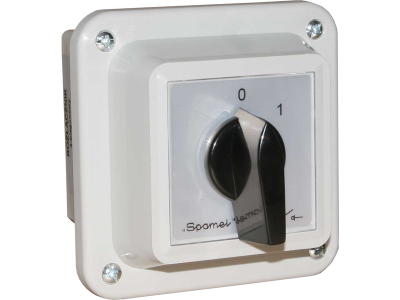

Łącznik krzywkowy ŁK15-1.825/OB1 to jednobiegunowy rozłącznik o prądzie znamionowym 15 A, wykonany w kompaktowej obudowie OB1. Dzięki konstrukcji krzywkowej zapewnia pewne i bezpieczne odłączanie obwodów w pozycji 0, a w pozycji 1 umożliwia niezawodne przewodzenie prądu. Szerokość modułu nie została podana w danych technicznych – urządzenie przeznaczone jest do montażu w dedykowanej obudowie OB1.

• Prąd znamionowy 15 A: Umożliwia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapewniając pewne rozłączanie bez ryzyka przegrzania styków.
• Tryb 0-1 (rozłącznik): Funkcja rozłącznika pozwala na odizolowanie obwodu od źródła zasilania, co jest niezbędne przy pracach serwisowych i konserwacyjnych.
• 1 biegun: Przeznaczony do prostych obwodów jednofazowych, gdzie wymagane jest odłączanie jednego przewodu fazowego.
• Obudowa OB1: Kompaktowa obudowa ułatwia montaż w rozdzielnicach i pulpitach sterowniczych, chroniąc mechanizm przed przypadkowym dostępem i zabrudzeniami.
• Konstrukcja krzywkowa: Zapewnia powtarzalną, stabilną pozycję styków oraz wyraźne wyczucie przełączania, co zwiększa bezpieczeństwo obsługi.

Zgodność z Normami

Łącznik ŁK15-1.825/OB1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające zgodność z wymogami bezpieczeństwa. W danych technicznych nie podano konkretnych numerów norm – w przypadku typowych łączników krzywkowych stosuje się wymagania norm serii IEC/EN 60947 dla aparatury rozłącznikowej.

Zastosowanie

Łącznik krzywkowy sprawdza się wszędzie tam, gdzie wymagane jest ręczne, pewne odłączanie obwodów elektrycznych. Można go stosować zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Rozłączanie główne w szafach sterowniczych i rozdzielnicach przemysłowych.
• Ręczne odłączanie zasilania maszyn i urządzeń w celach serwisowych.
• Jako wyłącznik izolacyjny w obwodach jednofazowych o prądzie do 15 A.
• Sterowanie on/off w prostych układach automatyki (zastosowania niskoprądowe).

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonany wyłącznie przez osobę z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu w obudowie OB1 – sposób mocowania oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją producenta. Momenty dokręcania śrub zaciskowych muszą być zgodne z danymi na obudowie lub w karcie katalogowej. Przekrój przewodów powinien odpowiadać prądowi znamionowemu 15 A.

FAQ

• Jaki jest prąd znamionowy tego łącznika? Prąd znamionowy wynosi 15 A. Jest to wartość maksymalna, przy której łącznik może bezpiecznie przewodzić i rozłączać obwód w normalnych warunkach pracy.
• Czy łącznik posiada podświetlenie? W danych technicznych nie przewidziano opcji podświetlenia. Jest to podstawowy łącznik krzywkowy bez elementów sygnalizacyjnych.
• Jaki stopień ochrony ma obudowa OB1? Producent nie podał stopnia ochrony IP dla tego modelu. W typowych zastosowaniach wewnątrz rozdzielnic aparatura ma co najmniej IP20, jednak ostateczna ochrona zależy od obudowy całej rozdzielnicy.
