Łącznik krzywkowy 15A, rozłącznik 0-1, 1-biegunowy, mocowanie do pulpitu, szaro-czarny | ŁK15-1.825\P03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy oznaczony symbolem ŁK15-1.825\P03 to jednobiegunowy rozłącznik 0-1 o prądzie znamionowym 15 A, przeznaczony do mocowania na pulpicie w szaro-czarnej obudowie. Dzięki segmentowej konstrukcji z podwójnymi krzywkami umożliwia realizację dowolnych programów łączeń w funkcji położenia pokrętła, co zapewnia elastyczność w sterowaniu obwodami elektrycznymi niskiego napięcia.

• Prąd znamionowy 15 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Funkcja rozłącznika 0-1: galwaniczne odłączenie obwodu w pozycji wyłączenia, co zwiększa bezpieczeństwo podczas konserwacji i serwisu.
• 1 biegun: dedykowany do załączania i wyłączania pojedynczego obwodu w instalacjach jednofazowych.
• Mocowanie do pulpitu: łatwy montaż w płycie czołowej obudowy lub panelu sterowniczym, bez konieczności stosowania szyny DIN.
• Zakres temperatury pracy od -25°C do +70°C: niezawodne działanie w zmiennych warunkach przemysłowych i w pomieszczeniach zamkniętych.
• Segmentowa budowa z podwójnymi krzywkami: możliwość tworzenia złożonych programów łączeń (np. przełączniki wielopozycyjne) poprzez odpowiednie zestawienie segmentów.

Zgodność z Normami

Łącznik krzywkowy ŁK15-1.825\P03 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury niskiego napięcia. Produkt posiada certyfikat CE i jest przeznaczony do użytku w obwodach o 3. stopniu zanieczyszczenia (środowisko przemysłowe).

Zastosowanie

Uniwersalna konstrukcja łącznika umożliwia jego zastosowanie w rozdzielnicach, szafach sterowniczych oraz pulpitach operatorskich jako niezawodny element do ręcznego sterowania obwodami.

• Rozłączanie i załączanie obwodów odbiorników mocy (silników, grzałek, oświetlenia) w instalacjach przemysłowych.
• Sterowanie sygnalizacją i oświetleniem w maszynach oraz liniach produkcyjnych.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub wejść PLC w układach automatyki budynkowej i przemysłowej.
• Praca jako przełącznik trybów pracy w małych rozdzielnicach i pulpitach operatorskich.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego ŁK15-1.825\P03 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Mocowanie odbywa się bezpośrednio do pulpitu (otwór montażowy w płycie czołowej) – nie wymaga szyny DIN. Przekrój przewodów dobierz do prądu znamionowego 15 A, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta (dostępną na stronie produktu). Po zamontowaniu sprawdź poprawność działania wszystkich pozycji przełącznika.

FAQ

• Jaka jest funkcja pozycji 0 i 1 w tym łączniku? Pozycja 0 oznacza rozłączenie obwodu (galwaniczna separacja), a pozycja 1 – załączenie. Łącznik działa jako rozłącznik, co pozwala bezpiecznie odciąć zasilanie odbiornika bez ryzyka pozostawania napięcia na stykach.

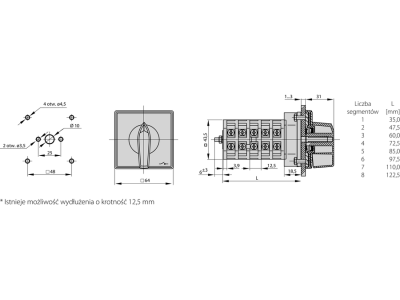

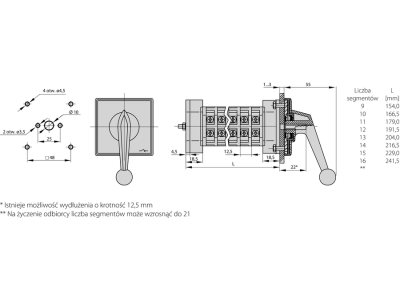

• Jak zamontować ten łącznik na pulpicie? Należy wywiercić otwór o średnicy odpowiedniej dla wałka napędu (zgodnie z instrukcją), umieścić łącznik w otworze od przodu pulpitu, a następnie zamocować go od tyłu za pomocą dostarczonego pierścienia lub nakrętki. Montaż wymaga dostępu do tylnej strony panelu.
• Czy łącznik nadaje się do pracy w wysokich temperaturach? Producent przewidział zakres temperatury pracy od -25°C do +70°C, co czyni go odpowiednim do typowych warunków przemysłowych, jednak w ekstremalnych środowiskach (powyżej +70°C) konieczne jest dodatkowe chłodzenie lub wybór modelu z wyższej serii (ŁK40/ŁK63).
