Łącznik krzywkowy 15A, mocowanie do pulpitu, szaro-czarny | ŁK15-1.428\P03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK15-1.428\P03 to elektryczny obrotowy łącznik wielotorowy o prądzie znamionowym 15 A, przeznaczony do załączania i wyłączania obwodów niskiego napięcia. Dzięki konstrukcji z mocowaniem do pulpitu sprawdza się w aplikacjach sterowniczych i rozdzielczych, gdzie wymagana jest ręczna, wielotorowa selekcja obwodów. Kompaktowa obudowa w kolorze szaro-czarnym ułatwia integrację z panelami operatorskimi.

• Prąd znamionowy 15 A: Zapewnia bezpieczne łączenie obwodów o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Wielotorowa konstrukcja obrotowa: Pozwala na przełączanie kilku torów jednocześnie, co upraszcza sterowanie złożonymi instalacjami.
• Mocowanie do pulpitu: Umożliwia wygodny montaż w panelach operatora, pulpitach sterowniczych lub frontach szaf.
• Kompaktowa obudowa szaro-czarna: Estetyczny wygląd i łatwa identyfikacja w instalacji.
• Uniwersalność zastosowań: Może pełnić funkcję wyłącznika, rozłącznika lub przełącznika w obwodach niskiego napięcia.

Zgodność z Normami

Łącznik krzywkowy ŁK15-1.428\P03 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz wymaganiami dyrektyw dotyczących bezpieczeństwa sprzętu elektrycznego niskiego napięcia. Posiada oznaczenie CE, co potwierdza zgodność z zasadniczymi wymaganiami Unii Europejskiej.

Zastosowanie

Łącznik krzywkowy znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne, wielotorowe przełączanie obwodów prądu przemiennego lub stałego niskiego napięcia. Sprawdza się w sterowaniu ręcznym i selekcji trybów pracy.

• Sterowanie odbiornikami – ręczne załączanie/wyłączanie oświetlenia, wentylatorów lub nagrzewnic w obwodach do 15 A.
• Impulsy do styczników i przekaźników – przełączanie obwodów pomocniczych w szafach sterowniczych.
• Selekcja trybów pracy – przełączanie między różnymi źródłami zasilania lub ustawieniami maszyn.
• Automatyka budynkowa – montowany w pulpitach do centralnego sterowania instalacjami niskiego napięcia.

Wskazówki Montażowe

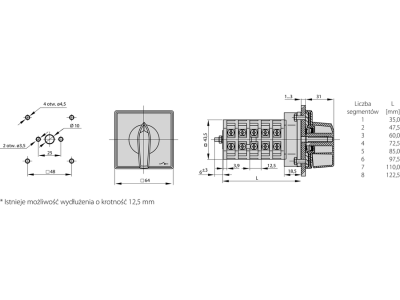

Montaż łącznika krzywkowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie mocuje się do wyciętego otworu w pulpicie (zgodnie z rysunkiem wymiarowym producenta). Przewody należy podłączyć do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją techniczną. Przekrój przewodów dobierz do prądu obciążenia (min. 1,5 mm² dla 15 A). Po zakończeniu montażu sprawdź poprawność działania mechanizmu krzywkowego.

FAQ

• Czy łącznik jest podświetlany? Nie, ŁK15-1.428\P03 nie posiada wbudowanego podświetlenia. Sygnalizacja stanu (np. załącz/wyłącz) może być realizowana zewnętrzną lampką kontrolną.
• Jaki jest stopień ochrony łącznika? Producent nie podaje konkretnego stopnia IP. Łącznik przeznaczony jest do montażu w pulpicie (wewnątrz obudowy), co zapewnia ochronę przed dotykiem i wilgocią typową dla danego panelu.
• W jakim trybie pracy działa styk łącznika? Łącznik krzywkowy działa w trybie ręcznym – obrót pokrętła powoduje załączenie lub wyłączenie poszczególnych torów. Nie jest to styk samoczynny ani chwilowy.
