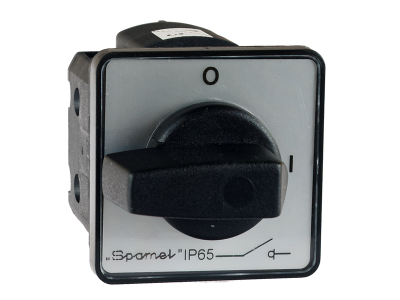

Łącznik krzywkowy 10A, rozłącznik 1-0-2, 2-biegunowy, mocowanie do pulpitu czoło szare pokrętło | SK10G-2.8338\P23 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK10G-2.8338\P23 to 2-biegunowy rozłącznik o prądzie znamionowym 10A w konfiguracji 1-0-2, przeznaczony do montażu na pulpicie z szarym czołem i pokrętłem. Dzięki segmentowej budowie z dwoma krzywkami na segment oraz mechanizmowi zębatkowemu umożliwia tworzenie dowolnych programów łączeń przy kątach skoku 30°, 45°, 60° lub 90° – maksymalnie 12 położeń przy skoku 30°. Innowacyjne, kątowe (40°) ustawienie wkrętów przyłączeniowych względem osi łącznika znacznie ułatwia montaż i demontaż przewodów nawet w ciasnych szafach sterowniczych. Stopień ochrony IP20 oraz zastosowanie wysokiej jakości tworzyw termoplastycznych (zdatnych do recyklingu) zapewniają niezawodność w środowisku przemysłowym (3. stopień zanieczyszczenia).

• Prąd znamionowy 10 A: umożliwia bezpieczne załączanie i rozłączanie obwodów o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Rozłącznik 1-0-2, 2-biegunowy: zapewnia przełączanie dwóch niezależnych obwodów z wyraźną pozycją zerową, co zwiększa bezpieczeństwo przy pracach serwisowych.
• Kątowe ustawienie wkrętów (40°): ułatwia dostęp do zacisków przy zagęszczeniu łączników, skracając czas montażu i obsługi.
• Stopień ochrony IP20: chroni przed dotknięciem części pod napięciem oraz przed wnikaniem ciał stałych o średnicy powyżej 12 mm, co pozwala na bezpieczną pracę w rozdzielnicach i szafach.
• Segmentowa, modułowa konstrukcja: umożliwia indywidualne programowanie przełączeń (do 12 położeń) poprzez dobór odpowiedniej zębatki, co zwiększa elastyczność w sterowaniu wieloma odbiornikami.

Zgodność z Normami

Łącznik krzywkowy SK10G-2.8338\P23 spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt posiada certyfikat CE oraz jest zgodny z podstawowymi wymaganiami dyrektyw Unii Europejskiej. Jego konstrukcja oparta na standardach DIN gwarantuje niezawodne działanie w instalacjach przemysłowych i budynkowych.

Zastosowanie

Łącznik krzywkowy SK10G-2.8338\P23 znajduje zastosowanie wszędzie tam, gdzie wymagane jest przełączanie obwodów z wyraźnym położeniem zerowym oraz łatwy dostęp do zacisków w zagęszczonych szafach sterowniczych.

• Sterowanie pracą maszyn i urządzeń poprzez przełączanie trybów (1 – załącz, 0 – wyłącz, 2 – drugi obwód).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w układach automatyki.
• Sygnalizacja stanu pracy w panelach operatorskich i na pulpitach sterowniczych.
• Automatyka budynkowa – przełączanie oświetlenia, wentylacji lub systemów alarmowych w strefach przemysłowych i komercyjnych.

Wskazówki Montażowe

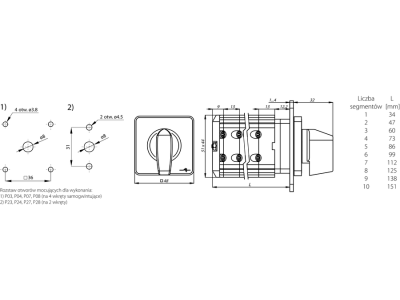

Montaż oraz wszelkie prace przyłączowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim bezwzględnym odłączeniu napięcia. Łącznik mocowany jest na płycie pulpitu (mocowanie czołowe) – nie wymaga szyny DIN, ale może być montowany w dowolnej płaskiej powierzchni. Zaleca się dokręcanie wkrętów momentem zgodnym z dokumentacją producenta oraz stosowanie przewodów o przekroju dobranym do prądu 10A (np. 1,5 mm² dla miedzi). Przy korzystaniu z kątowego ustawienia wkrętów (40°) należy upewnić się, że przewody nie są narażone na nadmierne zginanie. Po zakończeniu montażu sprawdzić poprawność działania przełącznika w każdym położeniu (1, 0, 2).

FAQ

• Czy łącznik krzywkowy SK10G-2.8338\P23 posiada podświetlenie? Nie, produkt nie jest wyposażony w żadne podświetlenie LED ani neonowe. Położenie pokrętła identyfikowane jest wzrokowo na podstawie grafiki (1-0-2) na czołowej płytce.
• Jaki stopień ochrony ma ten łącznik? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem części pod napięciem oraz przed wnikaniem ciał stałych o średnicy powyżej 12 mm. Nie jest odporny na wilgoć ani zalanie – przeznaczony do pomieszczeń zamkniętych o 3. stopniu zanieczyszczenia.
• Jak działa tryb pracy styku w pozycjach 1-0-2? W pozycji 1 obwody obu biegunów są zwarte, w pozycji 0 wszystkie styki są rozwarte, a w pozycji 2 następuje przełączenie na drugi zestaw zacisków (zwarcie w obrębie każdego bieguna). Jest to standardowy rozłącznik dwubiegunowy typu on-off-on.
