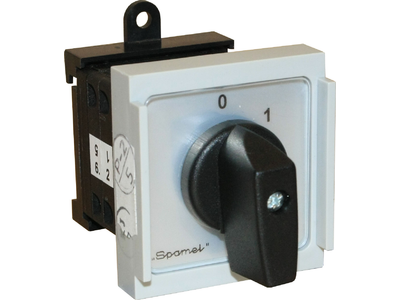

Łącznik krzywkowy 0-1 16A mocowany na TH35 | SK16-1.621\S10 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy 0-1 16A do montażu na szynie TH35 to kompaktowe urządzenie służące do ręcznego załączania i wyłączania obwodów elektrycznych. Przełącznik w pozycji 0 odcina zasilanie, natomiast w pozycji 1 zapewnia ciągłość obwodu. Przeznaczony do montażu na standardowej szynie TH35, co ułatwia instalację w szafach rozdzielczych i skrzynkach sterowniczych.

• Prąd znamionowy 16A: Zapewnia bezpieczne załączanie odbiorników o mocy do 3,5 kW w obwodach 230V – idealny do sterowania oświetleniem, wentylatorami czy małymi urządzeniami.
• Przełącznik 0-1: Prosta konstrukcja z dwoma położeniami – 0 (wyłączony) i 1 (załączony), eliminująca ryzyko błędnej obsługi.
• Montaż na szynie TH35: Szybki i stabilny montaż w standardowych szafach rozdzielczych, bez konieczności stosowania dodatkowych uchwytów.
• Kompaktowe wymiary: Niskoprofilowa konstrukcca oszczędza miejsce w przestrzeni montażowej.
• Wytrzymała obudowa: Odporna na pył i wilgoć (zgodnie z klasą ochrony IP), co gwarantuje niezawodność w trudnych warunkach pracy.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących łączników niskonapięciowych, w tym normy PN-EN 60947-3. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Łącznik krzywkowy 0-1 16A znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest ręczne sterowanie obwodami jednofazowymi.

• Załączanie i wyłączanie oświetlenia w pomieszczeniach przemysłowych, biurowych czy magazynowych.
• Sterowanie wentylacją i klimatyzacją – prosty sposób na ręczne uruchamianie urządzeń.
• Zasilanie małych odbiorników, takich jak pompy, grzejniki czy wentylatory.
• Montaż w skrzynkach sterowniczych maszyn i urządzeń przemysłowych jako element główny sterowania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Łącznik mocuje się na szynie TH35 poprzez zatrzaśnięcie – nie wymaga dodatkowych narzędzi. Przewody podłącza się do zacisków zgodnie ze schematem na obudowie (zasilający L i wyjściowy L). Należy zapewnić odpowiedni moment dokręcania, aby uniknąć luzów lub uszkodzenia zacisków. Po montażu sprawdzić poprawność działania poprzez kilkukrotne załączanie i wyłączanie.

FAQ

• Czy łącznik nadaje się do obwodów trójfazowych? Nie – łącznik jest przeznaczony wyłącznie do obwodów jednofazowych 230V. Do sterowania obwodami trójfazowymi należy stosować odpowiednie łączniki wielobiegunowe.
• Jaki jest maksymalny prąd ciągły? Znamionowy prąd ciągły łącznika wynosi 16A, co odpowiada mocy około 3,5 kW w obwodzie 230V.
• Czy łącznik jest odporny na kurz i wilgoć? Tak – obudowa łącznika zapewnia stopień ochrony IP co najmniej IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (np. palce) i ochronę przed kroplami wody padającymi pionowo.
